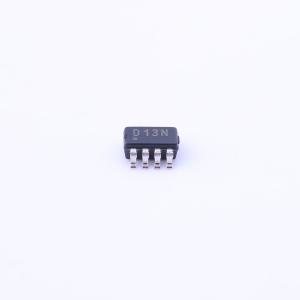

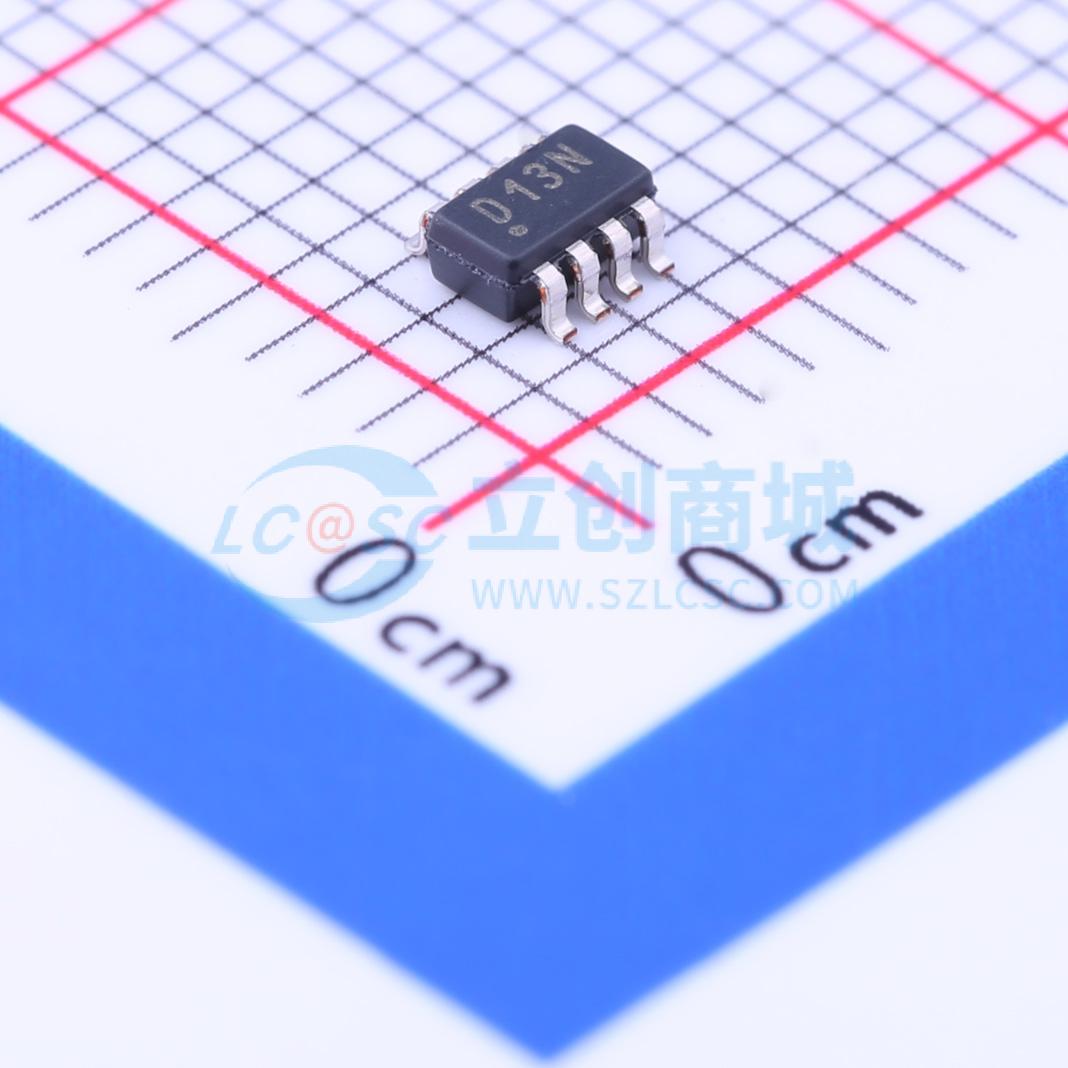

温馨提醒：图片仅供参考，商品以实物为准

DAC7513N/3K

低功耗、轨到轨输出、12位串行输入数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC7513 低功耗轨至轨输出 12 位串行输入 DAC
品牌名称: TI(德州仪器)
商品型号: DAC7513N/3K
商品编号: C55512
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

DAC7513是一款低功耗、单通道、12位带缓冲电压输出的数模转换器（DAC）。片上精密输出放大器可实现轨到轨输出摆幅。DAC7513采用通用的三线串行接口，时钟速率最高可达30MHz，并且与标准SPI、QSPI、Microwire和DSP接口兼容。 DAC7513需要一个外部参考电压来设置DAC的输出范围，这使得DAC7513可用于乘法模式。DAC7513集成了上电复位电路，可确保DAC输出在上电时为0V，并保持该状态直到向器件进行有效写入操作。DAC7513具备掉电功能，可通过串行接口访问，在5V电压下可将器件的电流消耗降至200nA。该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在5V电压下，功耗为0.5mW，掉电模式下可降至1uW。 DAC7513提供SOT23 - 8和MSOP - 8两种封装形式。

商品特性

微功耗运行：5V时为115uA
上电复位至零
电源：+2.7V至+5.5V
设计确保单调性
建立时间：达到1LSB为10us
带施密特触发输入的低功耗串行接口
片上输出缓冲放大器，轨到轨操作
同步中断功能
SOT23 - 8和MSOP - 8封装

应用领域

过程控制
数据采集系统
闭环伺服控制
计算机外设
便携式仪器
可编程衰减

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	10us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
	静态电流	115uA
