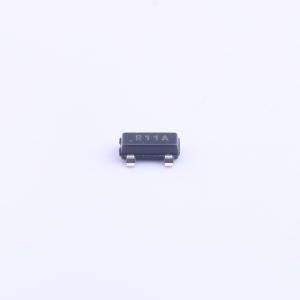

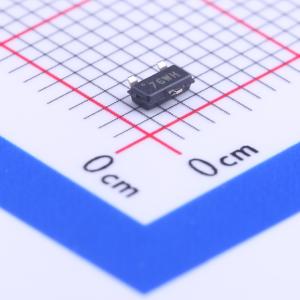

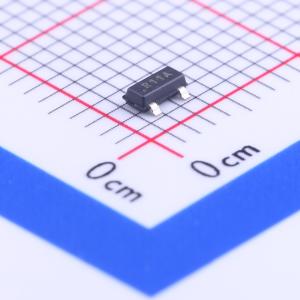

温馨提醒：图片仅供参考，商品以实物为准

REF1112AIDBZR

10ppm/℃, 1-μA, 1.25-V 并联电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF1112 1μA、3 引脚 SOT23 10ppm/°C 并联电压基准
品牌名称: TI(德州仪器)
商品型号: REF1112AIDBZR
商品编号: C55520
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

REF1112器件是一款双端并联基准源，专为对功耗和空间敏感的应用而设计。REF1112采用SOT23 - 3封装，工作电流为1 μA，是目前使用更大封装电压基准源（如REF1004和LT1004）的设计的改进型低功耗解决方案。REF1112的工作温度范围为 - 40°C至 + 85°C，可扩展至 - 40°C至 + 125°C。 REF1112可与德州仪器的其他1 μA组件配合使用，包括OPA349和TLV240x低功耗运算放大器，以及TLV349x微功耗电压比较器。

商品特性

小封装：SOT23 - 3
固定反向击穿电压1.25 V
关键规格输出电压容差：±0.2%（最大值）
低输出噪声（0.1 Hz至10 Hz）：25 μVpp（典型值）
温度范围： - 40°C至 + 125°C
工作电流范围：1.2 μA至5 mA
0°C至 + 70°C的低温系数：30 ppm/°C（最大值）
- 40°C至 + 85°C的低温系数：50 ppm/°C（最大值）

应用领域

电池供电仪器
楼宇安全传感器
医疗设备
现场变送器校准器

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	1.25V
	输出电流	5mA
	精度	±0.2%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	1uA
	最小阴极电流调节	1.2uA
	噪声(0.1Hz-10Hz)	25uVp-p
	工作温度	-40℃~+85℃
