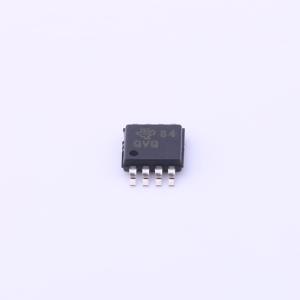

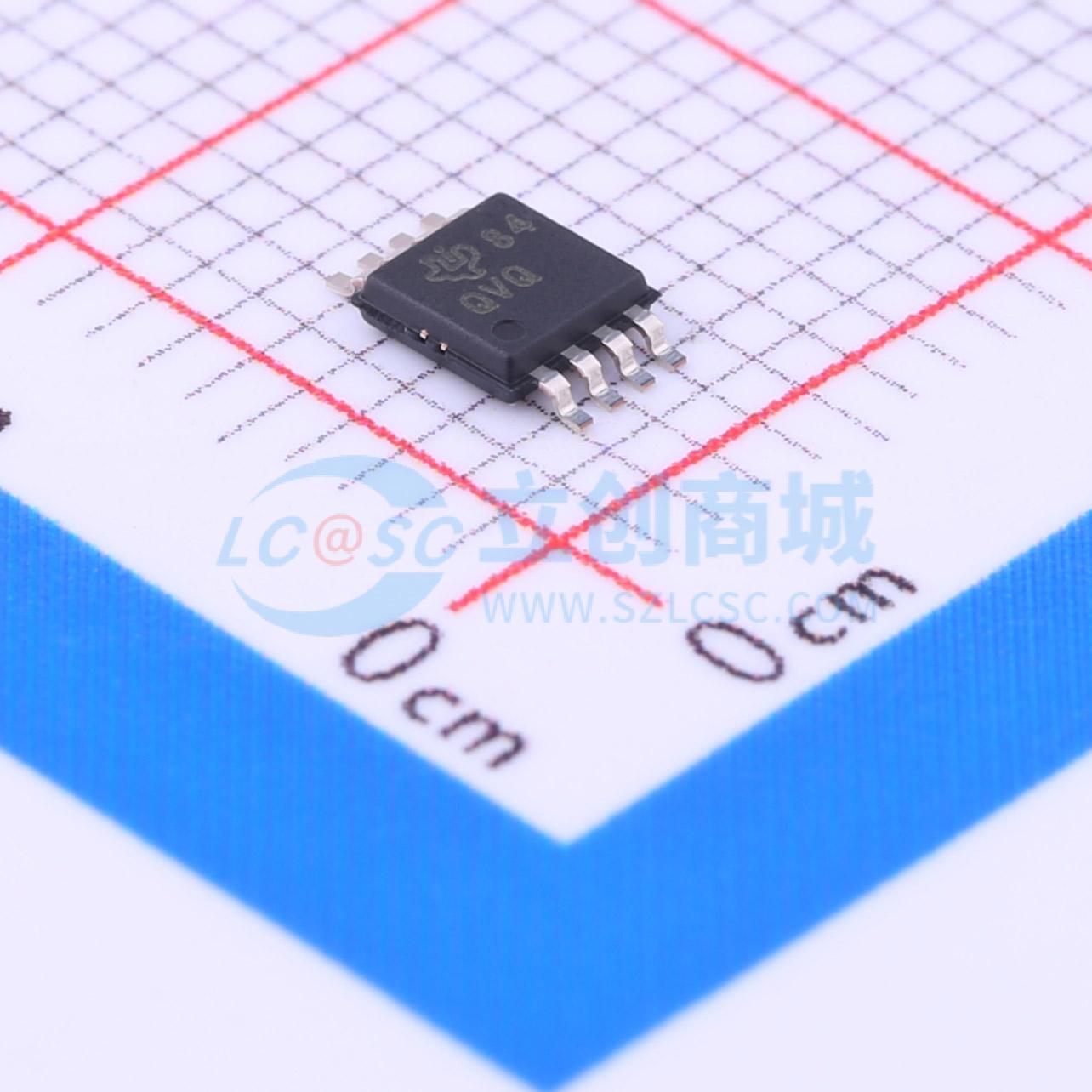

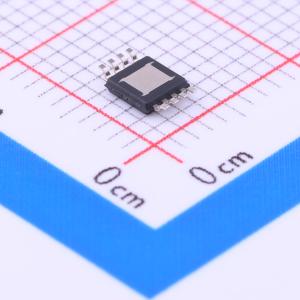

温馨提醒：图片仅供参考，商品以实物为准
TPS7A4001DGNR
具有使能功能的 50mA、100V、低 IQ、可调节低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A4001 100V 输入、50mA，单输出低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A4001DGNR
- 商品编号
- C55006
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 100V | |
| 输出电压 | 1.175V~90V | |
| 输出电流 | 50mA | |
| 电源纹波抑制比(PSRR) | 65dB@(100Hz) | |
| 压差 | 780mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 25uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A4001器件是一款高耐压线性稳压器，采用热增强型封装（HVSSOP），能够承受高达100 V的连续直流或瞬态输入电压。
TPS7A4001器件在输出电容大于4.7 μF且输入电容大于1 μF（考虑温度和容差）的情况下保持稳定。因此，由于其小型化封装（HVSSOP）和可能使用的小尺寸输出电容，该器件的应用所需的电路板空间极小。此外，TPS7A4001器件提供一个与标准CMOS逻辑兼容的使能引脚（EN），可实现低电流关断模式。
TPS7A4001器件内置热关断和电流限制功能，可在故障条件下保护系统。HVSSOP封装的工作温度范围为T_J = -40°C至125°C。
此外，TPS7A4001器件非常适合在电信和工业应用中从中间电压轨生成低压电源；它不仅能提供稳压良好的电压轨，还能在非常高且快速的电压瞬变期间保持稳定。这些特性使得该器件适用于各种应用，包括以太网供电（PoE）、偏置电源和LED照明，可简化电涌保护电路并降低成本。
商品特性
- 极高的最大输入电压：100 V
- 宽输入电压范围：7至100 V
- 精度：
- 标称值：1%
- 全电压、负载和温度范围：2.5%
- 低静态电流：25 μA
- 关断时静态电流：4.1 μA
- 最大输出电流：50 mA
- 与CMOS逻辑电平兼容的使能引脚
- 输出电压可调范围约为1.175至90 V
- 使用陶瓷电容时稳定：
- 输入电容：≥1 μF
- 输出电容：≥4.7 μF
- 压差：290 mV
- 内置电流限制和热关断保护
- 封装：高散热性能HVSSOP PowerPAD
- 工作温度范围：-40°C至125°C
应用领域
- 由含高压瞬变的工业总线供电的微处理器、微控制器
- 工业自动化
- 电信基础设施
- 汽车
- 以太网供电（PoE）
- LED照明
- 偏置电源
