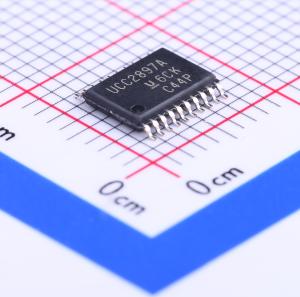

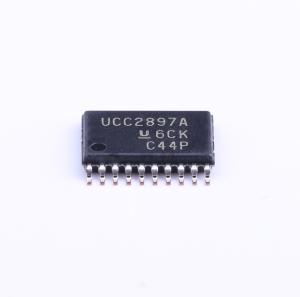

UCC2897APWR
电流模式有源箝位PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC2897A 高级电流模式有源钳位 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC2897APWR
- 商品编号
- C54444
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 18V~110V | |
| 输出电流 | 2A | |
| 开关频率 | 250kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 正激式；反激式 | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
UCC2897A PWM控制器简化了各种有源钳位或复位以及同步整流开关电源拓扑的实现。 UCC2897A是一款峰值电流模式固定频率高性能脉宽调制器。该控制器具备P沟道辅助开关的逻辑和驱动能力，同时提供了一种简单的方法来对关键延迟进行编程，以实现正确的有源钳位操作。 其特性包括内部可编程斜率补偿电路、精确的最大占空比（DMAX）限制，以及带有内部定时电容的可同步振荡器。精确的线路监测功能还能根据总输入电压VIN对转换器的导通和关断转换进行编程。 UCC2897A增加了二级打嗝模式电流检测阈值、双向同步和输入过压保护功能。UCC2897A提供20引脚TSSOP（PW）和20引脚QFN（RGP）封装。
商品特性
- 低输出抖动
- 主开关（MAIN）和辅助开关（AUX）软停止关断
- 110 V输入启动功能
- 非常适合有源钳位、复位正激、反激和同步整流应用
- 提供互补辅助驱动器，辅助开关和主开关之间具有可编程死区时间（导通延迟）
- 具有0.5 V逐周期电流限制的峰值电流模式控制
- TrueDrive™ 2 A灌电流、2 A拉电流输出
- 经过微调的内部带隙基准，可实现精确的线路欠压（UV）和线路过压（OV）阈值
- 可编程斜率补偿
- 带有内部定时电容的高性能1 MHz可同步振荡器
- 精确可编程最大占空比
- 无铅引脚涂层封装
应用领域
- 高效直流到直流电源
- 服务器电源、48 V电信、数据通信和42 V汽车应用
