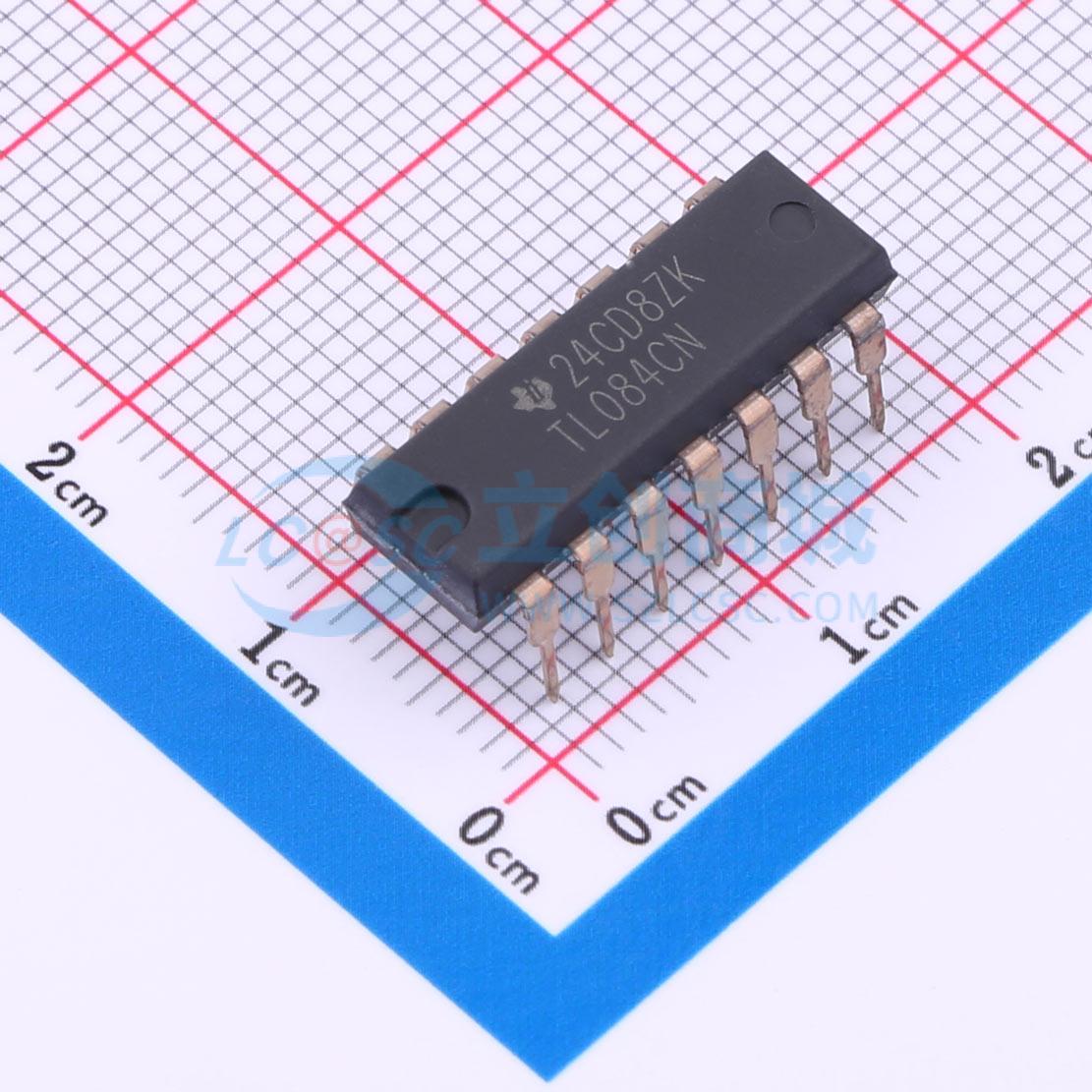

TL084CN
JFET输入运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL084 四通道、30V、3MHz、13V/μs 压摆率、输入接近 V+、JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL084CN
- 商品编号
- C54501
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 5V~15V；-15V~-5V | |
| 输入电压噪声密度(eN) | 18nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA | |
| 功能特性 | 短路保护；闩锁效应抑制 |
商品概述
TL08xx是FET输入运算放大器，TL08xH包含TL081H、TL082H和TL084H系列，是通用TL08x器件的更新版本，为成本敏感型应用提供了价值，具备1.5kV HBM高ESD防护，集成EMI和射频滤波器，完整运行温度范围为-40℃至125℃，可用于要求严苛的应用。
商品特性
- TL08xH典型高压摆率为20V/μs
- TL08xH典型失调电压为1mV
- 失调电压漂移典型值为2μV/℃
- TL08xH典型功耗为940μA/通道
- 具备宽共模和差分电压范围，共模输入电压范围包含VCC+
- 输入偏置电流和失调电流低
- f=1kHz时，典型噪声值为37nV/√Hz
- 具备输出短路保护
- 总谐波失真典型值为0.003
- 电源电压范围宽，为±2.25V至±20V、4.5V至40V
- ESD防护可达1.5kV HBM
- 集成EMI和射频滤波器
应用领域
- 太阳能串式和中央逆变器
- 电机驱动器的交流和伺服驱动控制及功率级模块
- 单相在线式UPS、三相UPS
- 专业音频混合器
- 电池测试设备
