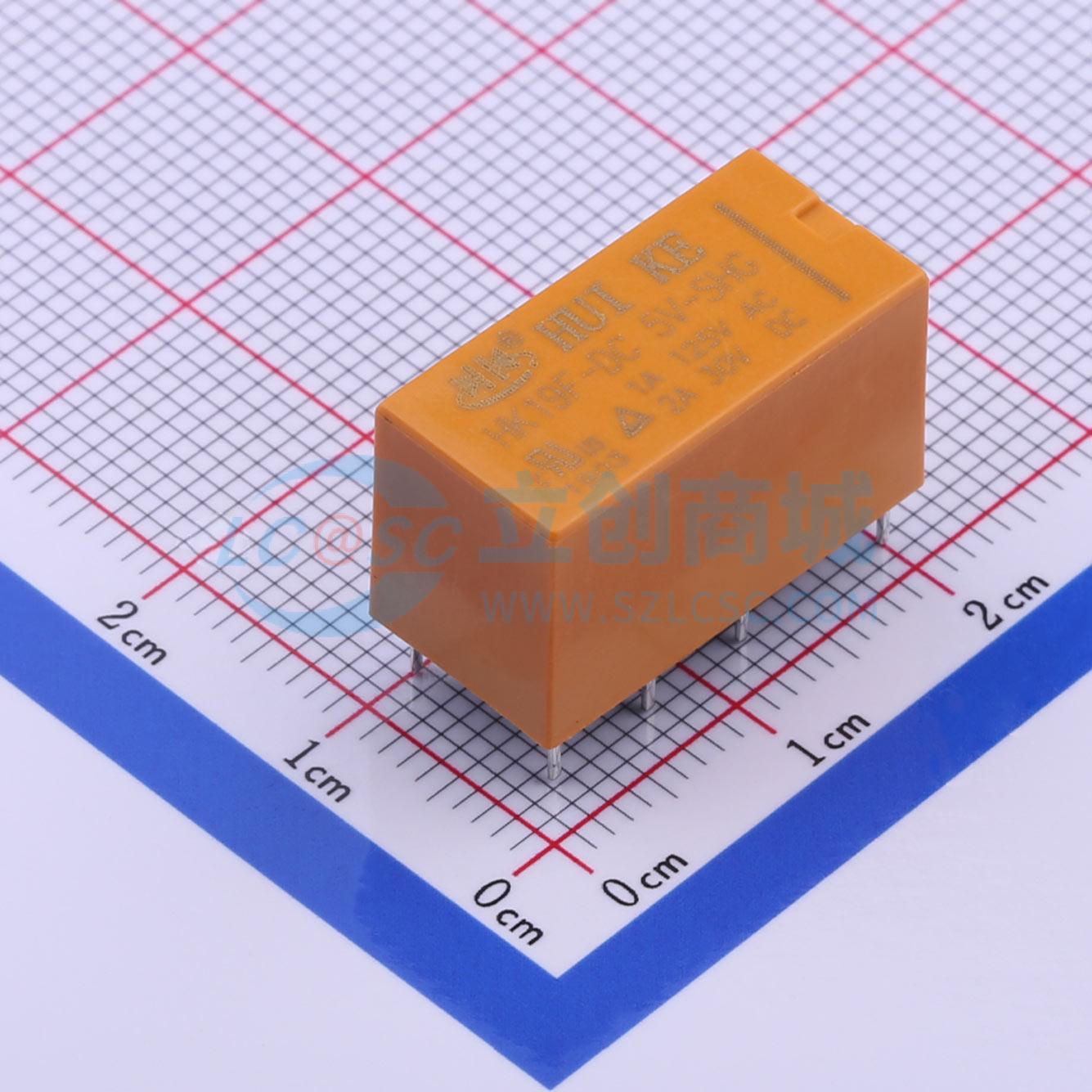

HK19F-DC5V-SHG（Y)
5V 两组转换:2C(双刀双掷-转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 汇科
- 商品型号
- HK19F-DC5V-SHG（Y)
- 商品编号
- C54512
- 商品封装
- DIP,20.2x10mm
- 包装方式
- 管装
- 商品毛重
- 7.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 两组转换:2C(双刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 1A@125VAC；2A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 200mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | 45Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 6ms | |
| 释放时间 | 4ms | |
| 工作温度 | -25℃~+70℃ |
商品特性
- 安全认证: C-UL TUV
- 接点间隙: 最小0.15mm
- 接点阻抗: 初始值最大100mΩ；流通电流1A、开路测试电压: 6VDC；使用电压下降法量测
- 接点容量: 125VAC CosΦ = 1，可通过电流为1安培；30VDC，可通过电流为2安培
- 线圈规格(20℃): 3VDC、5VDC、6VDC、9VDC、12VDC、24VDC
- 额定消耗功率: (±10%.)，0.15W/0.2W/0.36W
- 线圈阻抗: (Ω±10%.)，60/45/25、167/125/70、240/180/100、540/400/220、960/720/400、3840/2880/1600
- 感动电压: ≤(当电压渐渐施加于继电器时接点之动作电压，为额定电压之80%) V DC
- 开放电压: ≥(当额定电压渐渐的减少时接点放开之电压，为额定电压之10%) VDC
- 最大应加电压: (为额定电压之130%) V DC
- 动作时间: 在施加额定电压时最大为6 milliseconds
- 开放时间: 在额定电压突然消失时最大为4 milliseconds
- 线圈温升: 在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不可超过40℃(不包含环境温度)
- 使用寿命:
- 电气寿命: 1A/125VAC CosΦ = 1，施加额定电压时，有100,000次以上之电气寿命；2A/30VDC，施加额定电压时，有100,000次以上之电气寿命
- 机械寿命: 在无负载的情况下有10,000,000次以上之机械寿命
- 最大操作频率: 电气: 每分钟30次；机械: 每分钟300次
- 介质耐压:
- 接点对接点间: 550VAC，50/60 Hz，漏电流小于1mA，持续一分钟
- 线圈对接点间: 1,000VAC，50/60 Hz，漏电流小于1mA，持续一分钟
- 绝缘阻抗: 在施加500VDC绝缘阻抗之量测值需≥100 MΩ
- 振动测试:
- 振动I（强度）: 在无激磁状态下双振幅宽度为1.5mm，震动频率在一分钟内由10Hz~55Hz~10Hz。XYZ各方向各进行2小时，共六小时，实验后外观构造不可异常，且电气功能需符合规格之要求
- 振动II (稳定性): 在激磁状态下双振幅宽度是1.5mm，震动频率在一分钟内由10Hz~55Hz~10Hz。XYZ各方向进行5分钟，实验中不得有误(接点断开时间不可超过1ms)。实验后外观，构造不可异常，且电气功能需符合规格之要求
- 冲击测试:
- 耐冲击性I（强度）: 峰值加速度1000m/s²，线圈在无激磁状态下，在3个相互垂直轴上各施加5次连续冲击，实验后外观构造不可异常，且电气功能需符合规格之要求
- 耐冲击性II (稳定性): 峰值加速度100m/s²，线圈在激磁状态下，在3个相互垂直轴上各施加2次连续冲击，实验中不得有误(接点断开时间不可超过1ms)。实验后外观，构造不可异常，且电气功能需符合规格之要求
- 温度范围:
- 使用温度范围: 文档未完整给出相关内容
