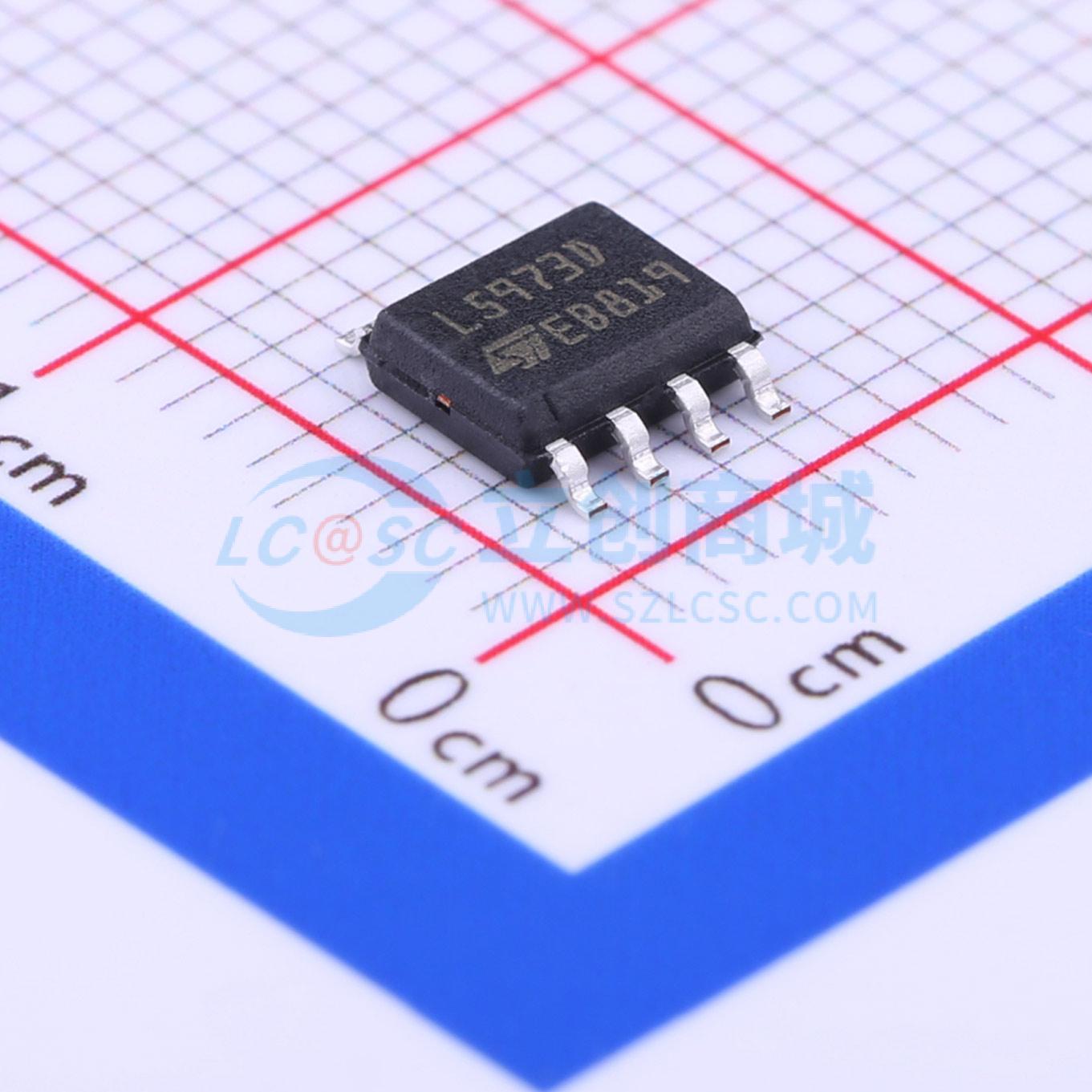

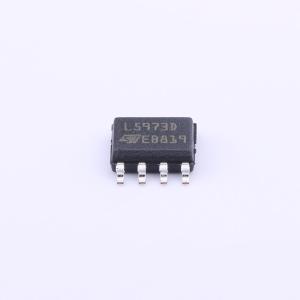

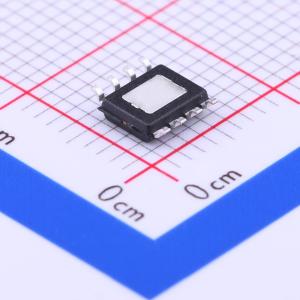

温馨提醒：图片仅供参考，商品以实物为准

L5973D013TR

2.5A降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L5973D 是一款降压型单片式功率开关稳压器，其开关电流限制最小值为 2.5 A，因此根据应用条件，它能够向负载提供超过 2 A 的直流电流。输出电压可在 1.235 V 至 35 V 之间进行设置。得益于带有散热片的 SO8 封装，该器件还能实现高电流水平，这种封装可将热阻 Rth(j-amb) 降低至约 40℃/W
品牌名称: ST(意法半导体)
商品型号: L5973D013TR
商品编号: C54619
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.246克(g)

商品参数

商品概述

L5973D是一款降压型单片电源开关稳压器，内部开关电流限制最小值为2.5 A，根据应用条件，它能够向负载提供超过2 A的直流电流。输出电压可在1.235 V至35 V之间设置。由于采用了带有外露框架的SO8封装，热阻Rth(j-amb)可降至约40 ℃/W，从而实现了大电流输出。该器件采用内部P沟道D-MOS晶体管（典型导通电阻Rdson为250 mΩ）作为开关元件，以减小外部元件的尺寸。内部振荡器将开关频率固定在250 kHz。其最小输入电压仅为4 V，特别适用于所有计算机相关应用中常见的5 V总线。带有内部频率调制的逐脉冲电流限制功能提供了有效的恒流短路保护。

商品特性

2.5 A内部开关
工作输入电压范围：4 V至36 V
3.3 V/(±2%)参考电压
输出电压可调范围：1.235 V至35 V
低压差工作：100%占空比
内部固定频率250 kHz
电压前馈
零负载电流工作
内部电流限制
禁止功能实现零电流消耗
同步功能
反馈断开保护
热关断

应用领域

消费电子：机顶盒、DVD、电视、录像机、汽车收音机、液晶显示器
网络通信：XDSL、调制解调器、DC-DC模块
计算机：打印机、音频/图形卡、光存储设备、硬盘驱动器
工业领域：充电器、汽车电池、DC-DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1.235V~35V
	输出电流	2.5A
	开关频率	250kHz

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
