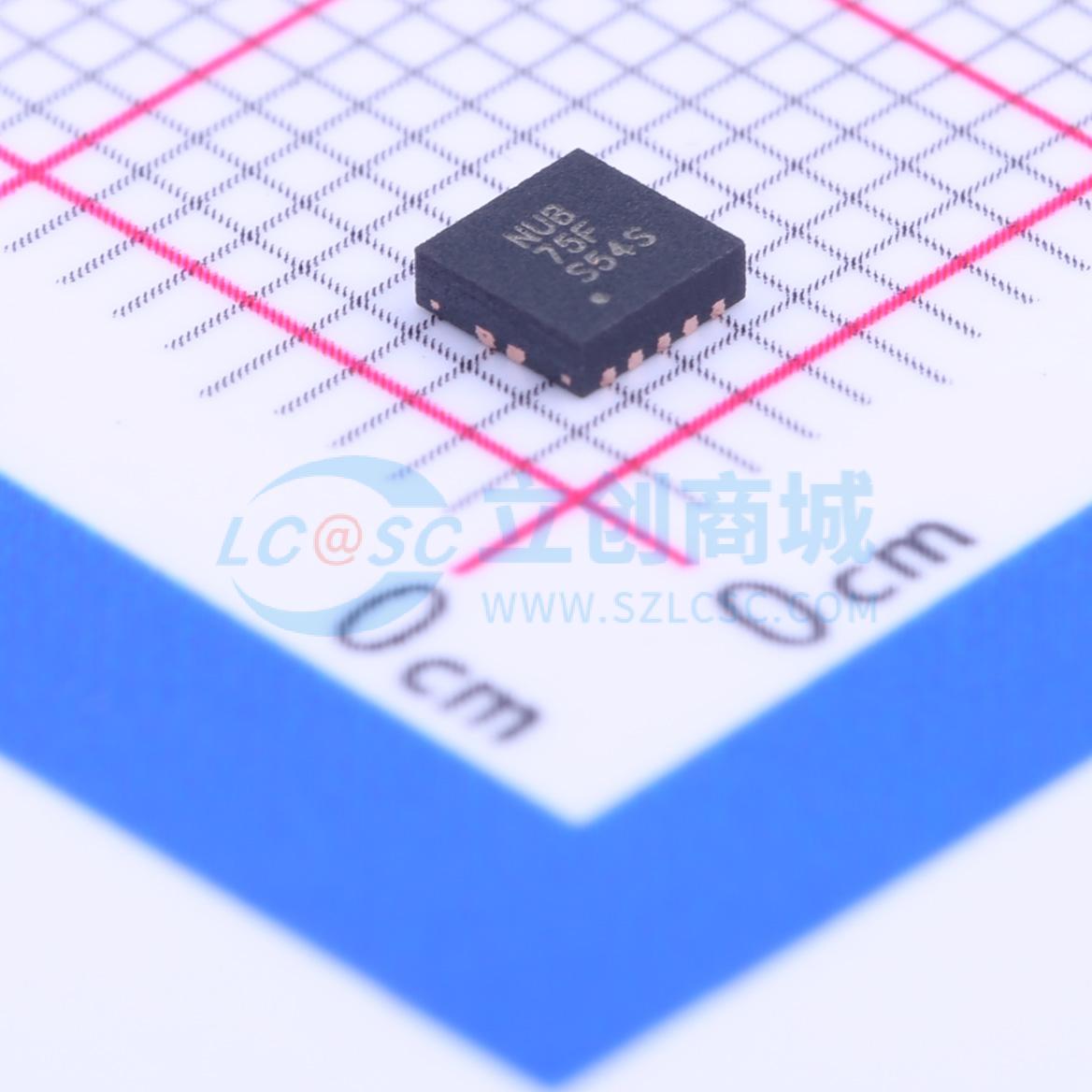

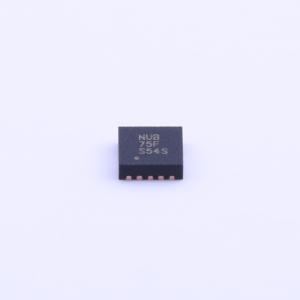

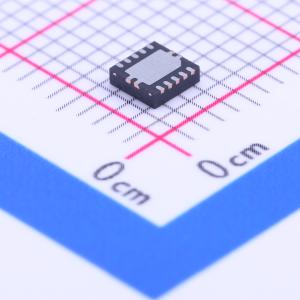

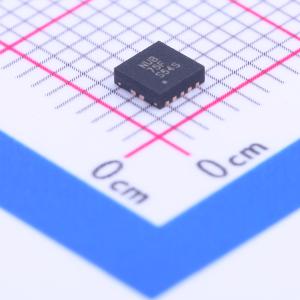

温馨提醒：图片仅供参考，商品以实物为准

TPS63700DRCR

TPS63700:可调负输出电压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63700是一款反相DC-DC转换器,能够生成低至-15V的负输出电压。输入电压范围为2.7V到5.5V,最大输出电流可达360mA。该器件采用固定频率PWM控制,典型开关频率为1.4MHz,适用于便携式电池供电设备。
品牌名称: TI(德州仪器)
商品型号: TPS63700DRCR
商品编号: C54792
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

TPS63700是一款反相DC-DC转换器，可生成低至 -15 V的负输出电压，输出电流最高可达360 mA，具体取决于输入电压与输出电压的比值。该器件的总效率高达84%，非常适合便携式电池供电设备。2.7 V至5.5 V的输入电压范围使TPS63700可直接由锂离子电池、3节镍氢/镍镉电池、3.3 V或5 V电源轨供电。TPS63700采用3 mm x 3 mm的小型SON-10封装。此外，典型值为1.4 MHz的高开关频率允许使用小型外部组件。再加上小型封装，使得实现小型电源解决方案成为可能。该逆变器采用固定频率PWM控制拓扑结构运行。该器件具有内部电流限制、过压保护和热关断功能，可在故障条件下实现最高可靠性。

商品特性

输出电压可调，低至 –15 V
输入电压范围为2.7 V至5.5 V，输出电流最高可达360 mA
典型开关电流限制为1000 mA
效率高达84%
典型1.4 MHz固定频率PWM运行
热关断
典型 –19 V输出过压保护
关断电流为1.5 μA
小型3 mm x 3 mm SON-10封装（DRC）

应用领域

通用负电压电源
中小型OLED显示屏
个人数字助理、掌上电脑、智能手机
偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~5.5V
	输出电压	-15V~-2V
	输出电流	360mA
	开关频率	1.38MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
