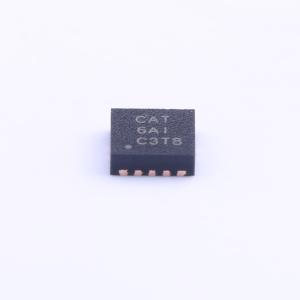

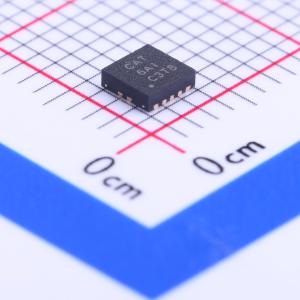

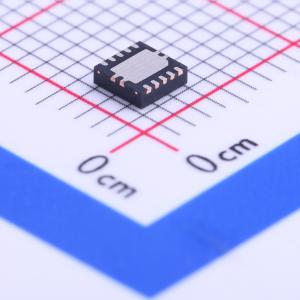

温馨提醒：图片仅供参考，商品以实物为准

TPS62410DRCR

双路2.25 MHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62410是一款双路同步降压DC-DC转换器,提供两个独立的输出电压轨,适用于单节锂离子或三节镍氢/镍镉电池。该设备还适合从标准3.3 V或5 V电压轨运行。它支持动态电压调整,具有高效率和低静态电流。适用于智能手机、PDA和其他便携式设备。
品牌名称: TI(德州仪器)
商品型号: TPS62410DRCR
商品编号: C54570
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS62410器件是一款同步双降压DC-DC转换器。它可提供两个独立的输出电压轨，由单节锂离子电池或三节镍氢/镍镉电池供电。该器件也适用于从标准3.3 V或5 V电压轨供电。 TPS62410的输入电压范围为2.5 V至6 V，非常适合由电池供电的便携式应用，如智能手机、个人数字助理（PDA）和其他便携式设备。通过EasyScale串行接口，可在运行期间修改输出电压。因此，它支持低功耗数字信号处理器（DSP）和处理器的动态电压调节。 TPS62410以2.25 MHz的固定开关频率运行，并在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将MODE/DATA引脚拉高，强制器件进入固定频率脉宽调制（PWM）模式。在关断模式下，电流消耗降至1.2 μA。该器件允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS62410的工作环境温度范围为-40℃至85℃。它采用10引脚无引线封装（3×3 mm VSON）。

商品特性

最高效率达95%
输入电压范围为2.5 V至6 V
2.25 MHz固定频率运行
输出电流为2×800 mA
输出电压可在0.6 V至输入电压之间调节
可选的EasyScale单引脚串行接口，用于动态调节输出电压
轻负载电流时进入省电模式
180°异相运行
PWM模式下输出电压精度为±1%
两个转换器的典型静态电流为32 μA
100%占空比，实现最低压降
采用10引脚VSON封装（3 mm×3 mm）

应用领域

手机、智能手机
个人数字助理（PDA）、掌上电脑、OMAP和低功耗DSP电源
便携式媒体播放器
数字收音机
数码相机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	800mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	32uA
	开关管(内置/外置)	内置
	输出类型	可调
