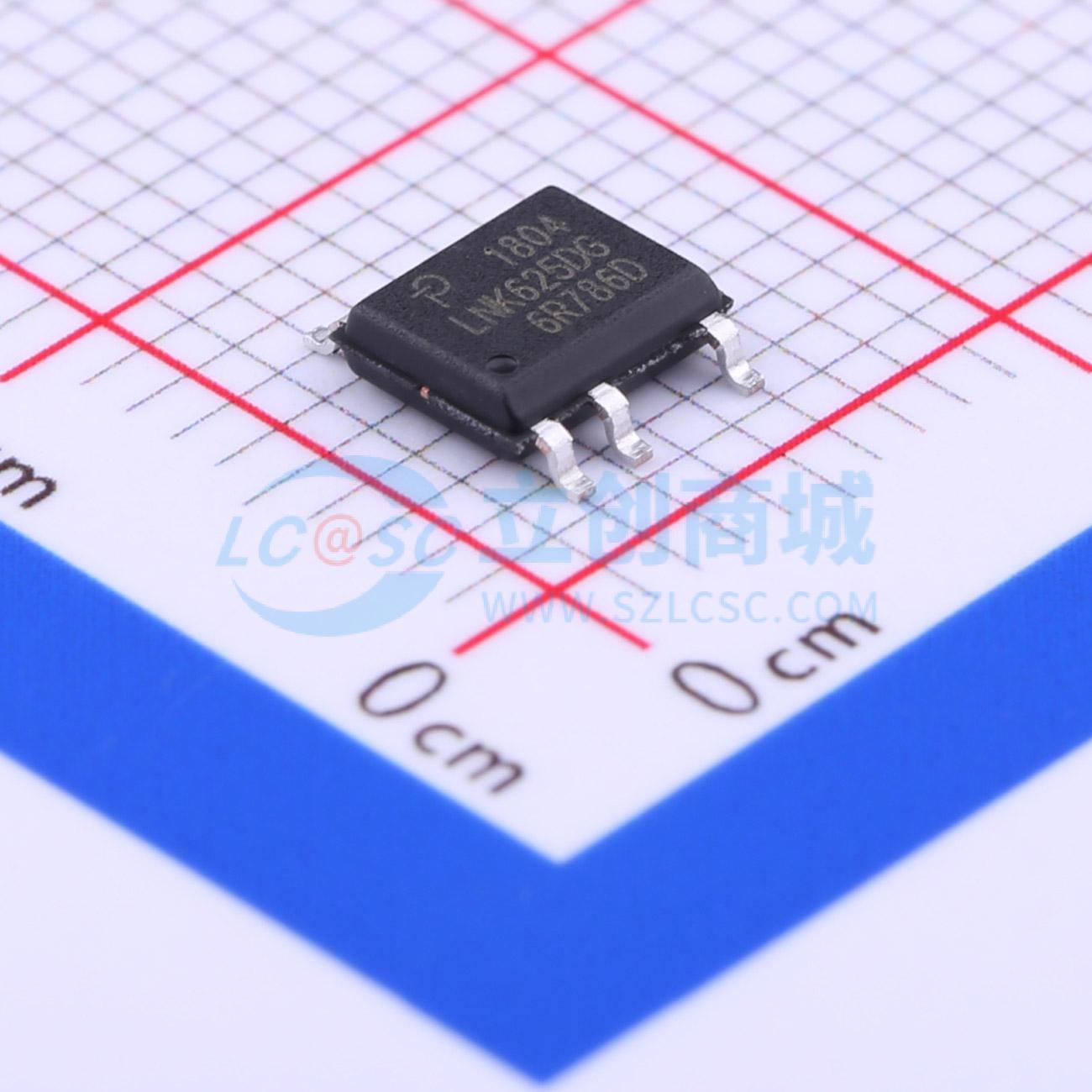

LNK625DG-TL
节能 离线开关与准确的一次侧恒压(CV)控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LinkSwitch - CV通过一种革命性的控制技术，极大地简化了低功率恒压（CV）转换器的设计。该技术无需光耦合器和次级CV控制电路，同时能实现非常精确的输出电压调节。专有的IC微调技术与E - Shield™变压器构造技术相结合，使LinkSwitch - CV LNK623/4能够实现无钳位（Clampless™）设计
- 商品型号
- LNK625DG-TL
- 商品编号
- C52836
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | - | |
| 开关频率 | 93kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 54% | |
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | CCM；DCM |
商品概述
LinkSwitch-CV通过一种革命性的控制技术，极大地简化了低功率恒压（CV）转换器的设计。该技术无需光耦合器和次级CV控制电路，同时能实现非常精确的输出电压调节。专有的IC微调技术与E-Shield™变压器构造技术相结合，使LinkSwitch-CV LNK623/4能够实现无钳位（Clampless™）设计。 LinkSwitch-CV为DVD和机顶盒等多输出反激式应用提供出色的交叉调整率。一个700 V功率MOSFET、开/关控制状态机、自偏置、频率抖动、逐周期电流限制和迟滞热关断电路都集成在一颗IC中。
商品特性
- 无需光耦合器和所有次级CV控制电路
- 无需偏置绕组供电 – IC为自偏置
- 补偿外部元件的温度变化
- 使用专有微调技术实现非常精确的IC参数公差
- 支持连续和/或不连续模式操作，设计灵活
- 频率抖动大大降低了EMI滤波器成本
- 通过外部电阻选择/微调可实现更精确的输出公差
- 自动重启保护功能，在输出短路和所有控制环路故障（元件开路和短路）时将输出功率降低>95%
- 迟滞热关断 – 自动恢复功能减少了现场电源的返修率
- 在PCB和封装上，漏极与所有其他引脚之间均满足高压爬电要求
- 在230 VAC下空载功耗<200 mW，采用可选外部偏置时空载功耗可低至70 mW以下
- 无需额外元件即可轻松满足所有全球能效法规要求
- 开/关控制在轻负载下仍能保持恒定效率 – 非常适合强制性的EISA和ENERGY STAR 2.0法规
- 无需初级或次级电流检测电阻 – 最大限度提高效率
- 无卤且符合RoHS标准的封装
应用领域
- DVD/机顶盒
- 适配器
- 待机和辅助电源
- 家用电器、白色家电和消费电子产品
- 工业控制
