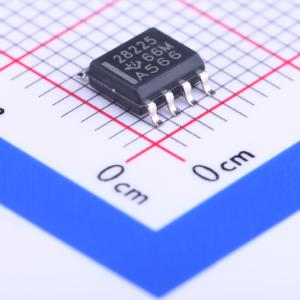

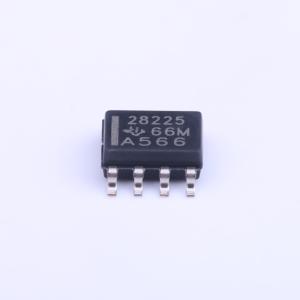

TPS28225DR实物图
  • TPS28225DR商品缩略图
  • TPS28225DR商品缩略图
  • TPS28225DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPS28225DR

高频4A灌电流同步MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPS28225 具有 4V UVLO、用于同步整流的 4A、27V 半桥栅极驱动器
品牌名称
TI(德州仪器)
商品型号
TPS28225DR
商品编号
C52897
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.173克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)4A
拉电流(IOH)2A
工作电压4.5V~8V
属性参数值
上升时间(tr)10ns
下降时间(tf)10ns
传播延迟 tpLH14ns
传播延迟 tpHL14ns
特性欠压保护(UVP);过热保护(OPT)
工作温度-40℃~+125℃
静态电流(Iq)500uA

商品概述

TPS28225和TPS28226是用于N沟道互补驱动功率MOSFET的高速驱动器,具备自适应死区时间控制功能。这些驱动器针对各种大电流单相和多相直流-直流转换器应用进行了优化。TPS28225/6是一种高效、小尺寸且低电磁干扰(EMI)辐射的解决方案。 该驱动器通过高达8.8V的栅极驱动电压、14ns的自适应死区时间控制、14ns的传播延迟以及2A源电流和4A灌电流的大电流驱动能力来实现高性能。下栅极驱动器的0.4Ω阻抗可将功率MOSFET的栅极电压保持在其阈值以下,确保在高dV/dt相节点转换时无直通电流。内部二极管对自举电容充电,使得N沟道MOSFET可用于半桥配置。 TPS28225/6具有一个三态PWM输入,与所有采用三态输出功能的多相控制器兼容。只要输入在250ns的保持时间内处于三态窗口内,驱动器就会将两个输出置为低电平。这种关断模式可防止负载出现反向输出电压。 其他特性包括欠压锁定、热关断以及双向使能/电源正常信号。对于没有三态功能控制器的系统,可在关机期间使用使能/电源正常输入/输出将两个输出置为低电平。 TPS28225/6采用经济实惠的SOIC-8封装和散热性能增强的小尺寸双侧扁平无引脚(DFN-8)封装。该驱动器的工作温度范围扩展至-40℃至125℃,绝对最大结温为150℃。除输入欠压锁定功能外,TPS28226的工作方式与TPS28225/6相同。除非另有说明,所有关于TPS28225的描述也适用于TPS28226。

商品特性

  • 以14ns自适应死区时间驱动两个N沟道MOSFET
  • 宽栅极驱动电压:4.5V至8.8V,在7V至8V时效率最佳
  • 宽电源系统输入电压:3V至27V
  • 宽输入PWM信号:幅值2.0V至13.2V
  • 能够驱动每相电流≥40A的MOSFET
  • 高频工作:14ns传播延迟和10ns上升/下降时间,支持2MHz开关频率(FSW)
  • 能够传输-30ns的输入PWM脉冲
  • 低端驱动器灌电流导通电阻(0.4Ω)可防止与dV/dT相关的直通电流
  • 用于功率级关断的三态PWM输入
  • 同一引脚兼具节省空间的使能(输入)和电源正常(输出)信号
  • 热关断
  • 欠压锁定(UVLO)保护
  • 内部自举二极管
  • 经济实惠的SOIC-8封装和散热增强的3mm x 3mm DFN-8封装
  • 可高性能替代流行的三态输入驱动器

应用领域

  • 采用模拟或数字控制的多相直流-直流转换器
  • 台式机和服务器电压调节模块(VRM)及增强型电压调节模块(EVRD)
  • 便携式/笔记本电脑稳压器
  • 隔离电源的同步整流

优惠活动

购买数量

(2500个/圆盘,最小起订量 1 个)
起订量:1 个2500个/圆盘

总价金额:

0.00

近期成交17
