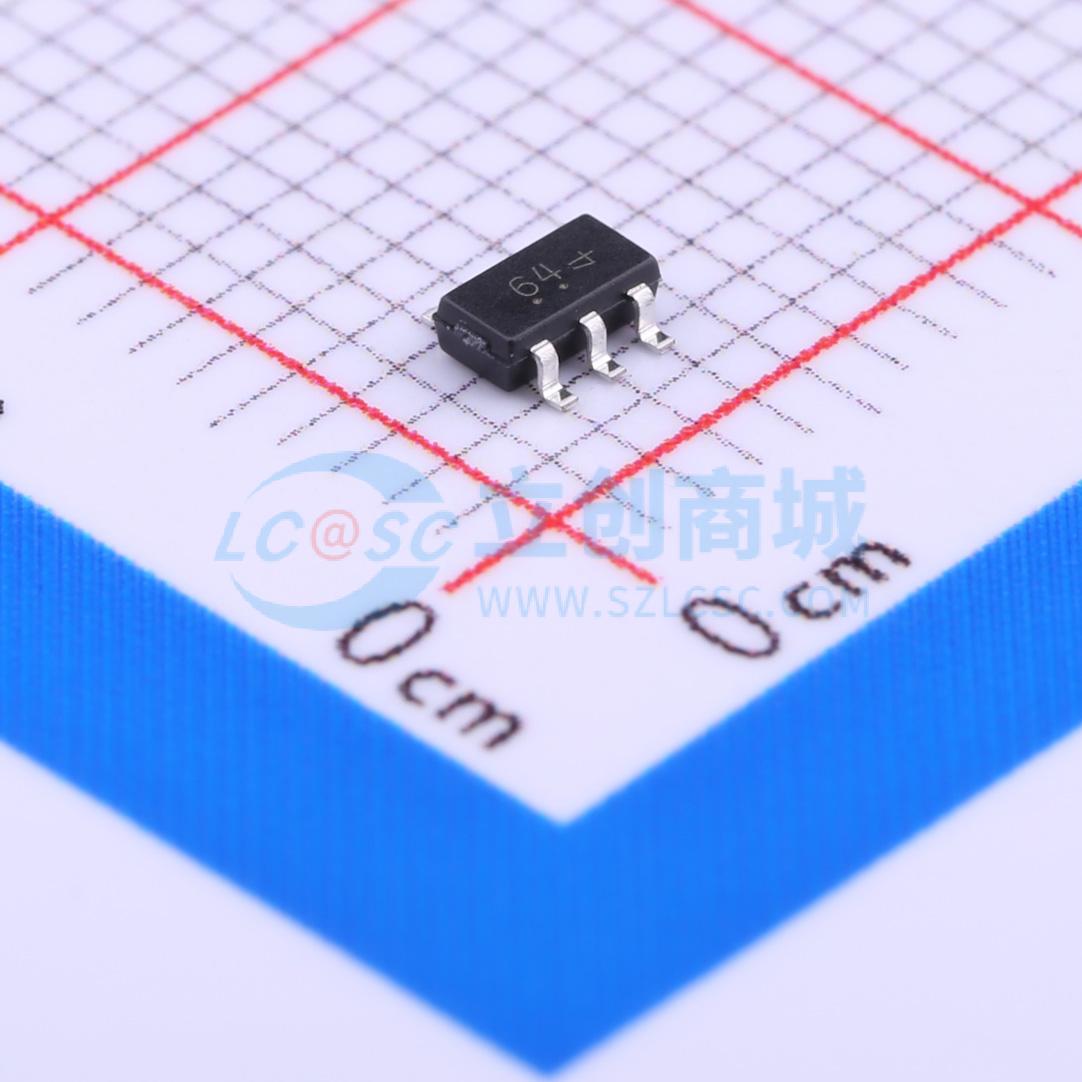

NUP4301MR6T1G
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4301MR6T1G
- 商品编号
- C52856
- 商品封装
- SC-74
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品概述
SZ/NUP4301MR6T1G是一款微型集成器件，旨在保护敏感元件免受可能有害的电气瞬变影响，例如静电放电（ESD）。
商品特性
- 低电容（I/O线间最大电容为1.5 pF）
- 单封装集成设计
- 符合JEDEC标准，为机器模型（JESD22）C类、人体模型3B类提供静电放电保护
- 符合IEC61000 - 4 - 2标准（4级），接触放电8.0 kV、空气放电15 kV保护
- 确保数据线速度和完整性
- 减少元件数量和电路板空间
- 将瞬变引导至正端或接地
- SZ前缀适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这是一款无铅器件
应用领域
- USB 1.1和2.0数据线保护
- T1/E1次级IC保护
- T3/E3次级IC保护
- 高速数字用户线（HDSL）、综合数字用户线（IDSL）次级IC保护
- 视频线保护
- 微控制器输入保护
- 基站
- I²C总线保护
