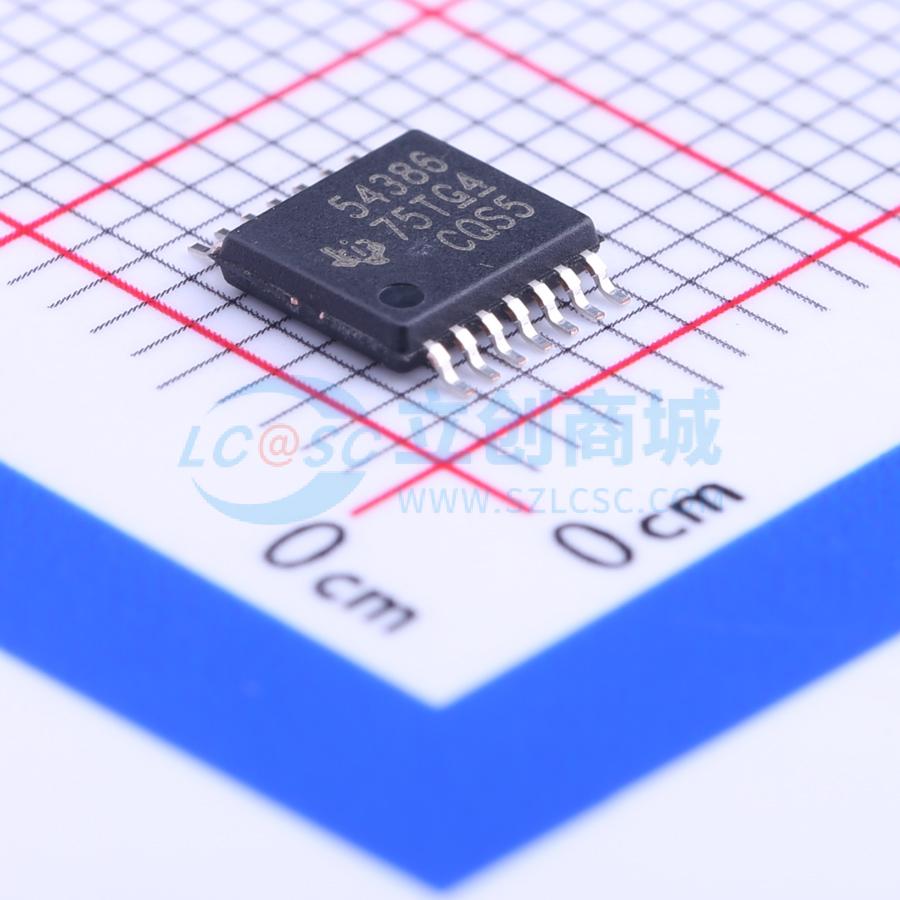

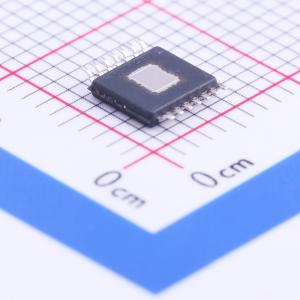

温馨提醒：图片仅供参考，商品以实物为准

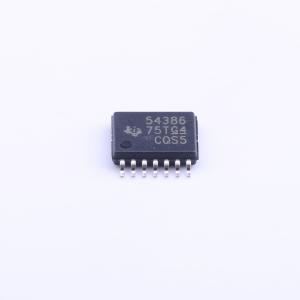

TPS54386PWPR
双路3A非同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54386 具有内部补偿的 4.5V 至 28V 输入、双路 3A 输出、600kHz 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54386PWPR
- 商品编号
- C54433
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电流 | 3A | |
| 开关频率 | 630kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54383和TPS54386是双输出非同步降压转换器，能够支持3A输出应用，其输入电源电压范围为4.5V至28V，输出电压要求在0.8V至输入电压的90%之间。 这些转换器具有内部确定的工作频率、软启动时间和控制环路补偿，只需最少的外部元件即可实现众多功能。通道1的过流保护设定为4.5A，而通道2的过流保护级别可通过将引脚接地、连接到BP或悬空来选择。这些设定级别可用于为不需要两个输出都具备满载能力的应用调整外部元件。 输出可以独立使能，也可以配置为实现比例式或顺序式启动顺序。此外，两个输出可以由不同的电源供电。
商品特性
- 4.5V至28V输入范围
- 输出电压范围：0.8V至输入电压的90%
- 输出电流高达3A
- 两种固定开关频率版本：
- TPS54383：300kHz
- TPS54386：600kHz
- 三种可选的过流保护级别（输出2）
- 0.8V、精度为±1.5%的电压基准
- 2.1ms内部软启动
- 双PWM输出，相位相差180°
- 可通过单引脚选择比例式或顺序式启动模式
- 85mΩ内部高端MOSFET
- 电流模式控制
- 内部补偿
- 逐脉冲过流保护
- +148℃热关断保护
- 14引脚PowerPAD HTSSOP封装
应用领域
- 机顶盒
- 数字电视DSP电源
- 消费电子
