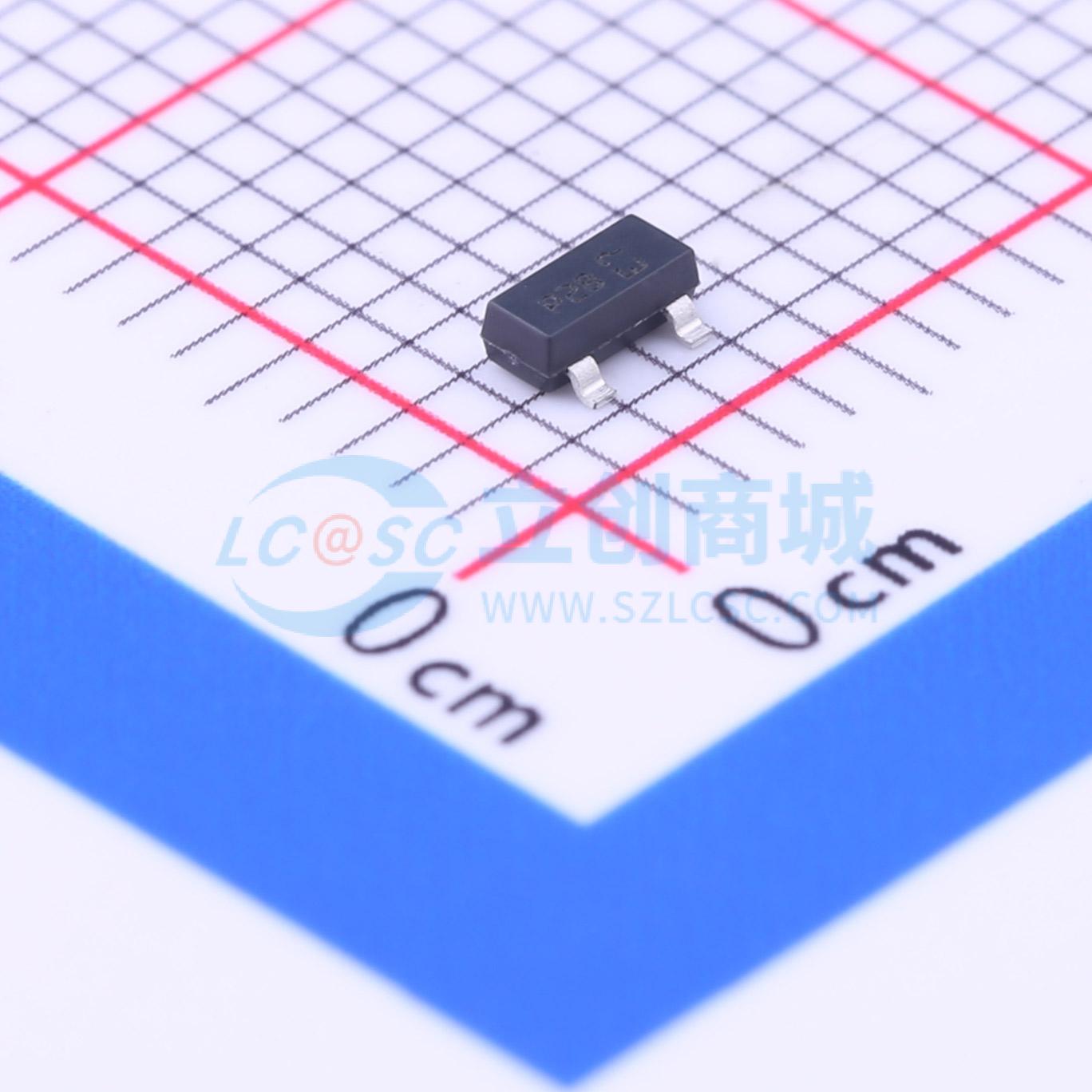

温馨提醒：图片仅供参考，商品以实物为准
P0102BL5AA4
灵敏型标准可控硅整流器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由于具有高灵敏度触发电平，P010XX 可控硅整流器（SCR）系列适用于所有可用栅极电流受限的应用，如接地故障断路器、固态继电器中的先导电路、待机模式电源、烟雾和报警探测器。该系列产品有通孔和表面贴装封装可供选择，自推出以来，其耐压能力不断提升，目前最高可达 600 V。
- 品牌名称
- ST(意法半导体)
- 商品型号
- P0102BL5AA4
- 商品编号
- C52792
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 800mA | |
| 浪涌电流 | 8A | |
| 门极平均耗散功率(PG(AV)) | 20mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.7V | |
| 门极触发电流(Igt) | 200uA | |
| 门极触发电压(Vgt) | 800mV | |
| 保持电流(Ih) | 6mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
P010XX SCR系列具有高度灵敏的触发电平，适用于所有栅极电流有限的应用场景。该系列提供通孔或表面贴装封装，电压能力自推出以来已升级，现在最高可达600 V。
商品特性
- 通态均方根电流：0.8 A
- 重复峰值断态电压最高可达600 V
- 触发栅极电流范围：5至200 μA
- 符合ECO PACK 2标准的组件
应用领域
- 接地故障断路器
- 固态继电器中的先导电路
- 待机模式电源
- 烟雾和报警探测器
