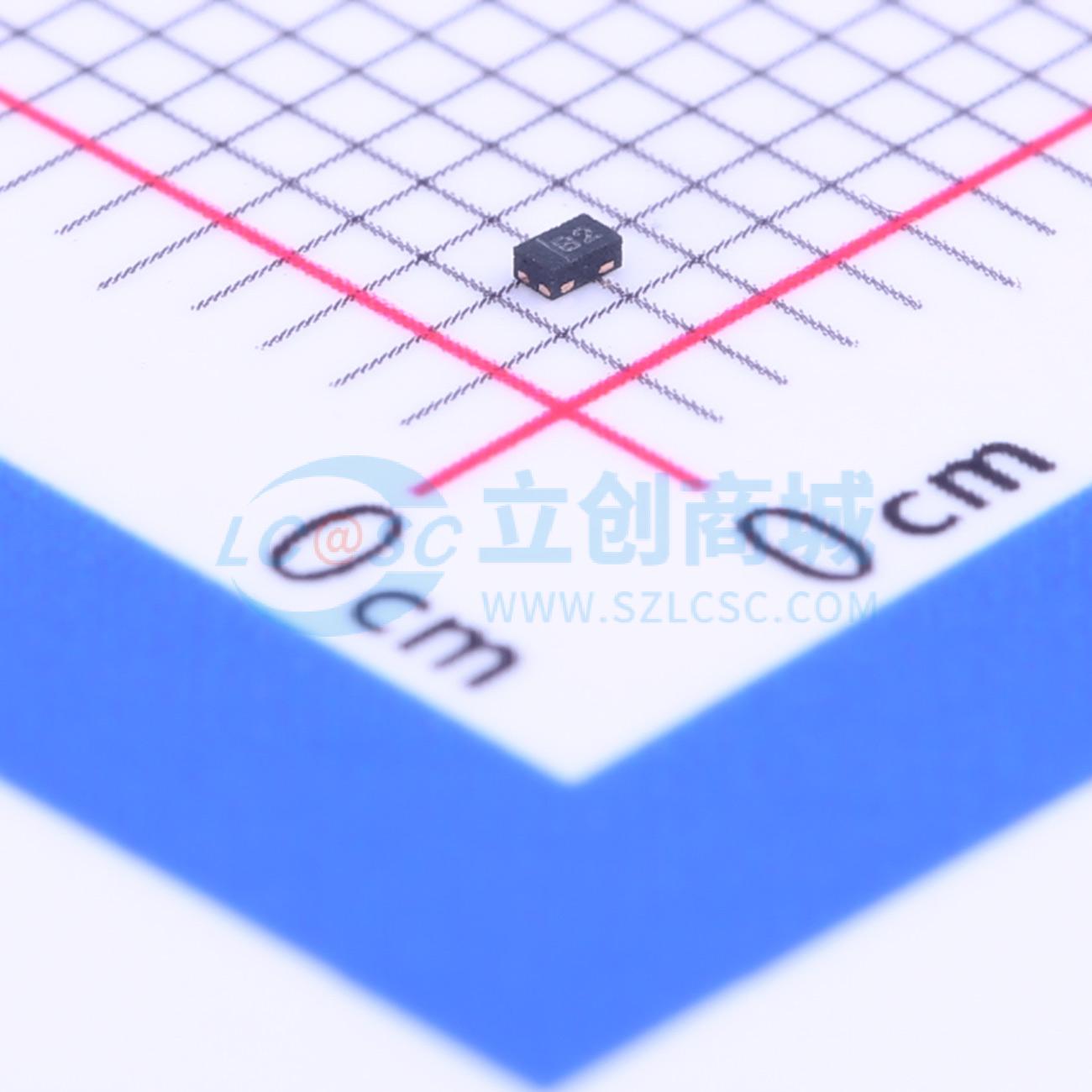

温馨提醒：图片仅供参考，商品以实物为准
TPD1E10B06DPYR
双向 5.5V 6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD1E10B06 采用 0402 和 SOD-523 封装的 12pF、±5.5V、±30kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD1E10B06DPYR
- 商品编号
- C48260
- 商品封装
- X1-SON-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
TPD1E10B06是一款单通道ESD TVS二极管，采用适合空间受限应用的小型0402封装和行业标准SOD - 523封装。这款TVS保护产品提供±30kV接触式ESD、±30kV IEC气隙保护，其ESD钳位电路采用背对背TVS二极管，支持双极或双向信号。这款ESD保护二极管的线路电容为12pF，是支持高达400Mbps数据速率的广泛应用的理想选择。 这款ESD保护产品的典型应用包括音频线路（麦克风、耳机和免提扬声器）的电路保护、SD接口、键盘或其他按键、USB端口的VBUS引脚和ID引脚，以及通用I/O端口。这种ESD钳位器适用于保护便携式设备、可穿戴设备、机顶盒、电子销售点设备、电器和楼宇自动化产品等终端设备。
商品特性
- 为低压I/O接口提供系统级ESD保护
- 符合IEC 61000 - 4 - 2 4级ESD保护标准
- ±30kV接触放电
- ±30kV气隙放电
- IEC 61000 - 4 - 5浪涌：6A（8/20μs）
- I/O电容12pF（典型值）
- 动态电阻0.4Ω（典型值）
- 直流击穿电压±6V（最小值）
- 超低泄漏电流100nA（最大值）
- 10V钳位电压（IPP = 1A时的最大值）
- 工业温度范围：-40°C至125°C
- 小型0402封装尺寸（1mmx0.6mmx0.5mm）
- 行业标准SOD - 523封装（0.8mmx1.2mm）
应用领域
-便携式设备-可穿戴设备-机顶盒-电子销售点(EPOS)-电器-楼宇自动化-音频线路-按钮-通用输入或输出(GPIO)
