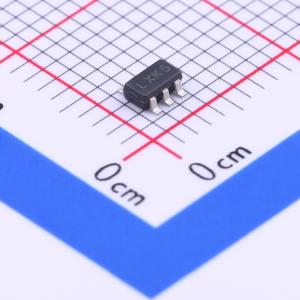

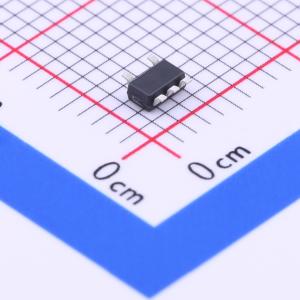

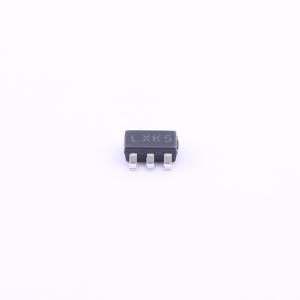

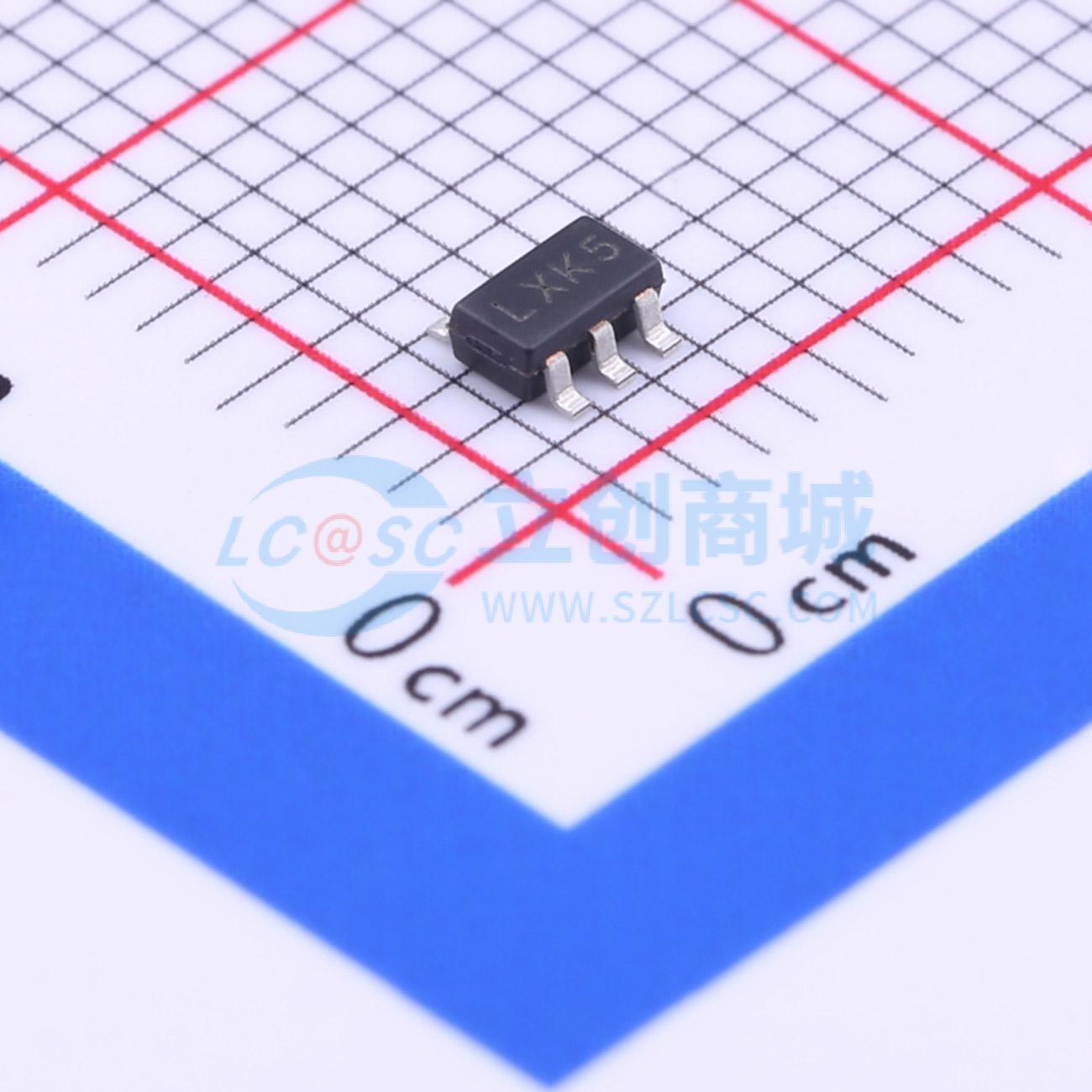

XC6219B182MR-G

输入6V 输出1.8V 240mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高精度、低噪声的CMOS LDO稳压器。提供低输出噪声、高纹波抑制比、低压差和非常快的开启时间，适用于当今前沿的移动电话。内部包括参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。电流限制器的折返电路还可作为输出电流限制器和输出引脚的短路保护。输出电压通过激光微调设置，电压可在0.9V至5.0V范围内以50mV的步长选择。还与低ESR陶瓷电容器完全兼容，可降低成本并提高输出稳定性。由于在很宽的频率范围内具有出色的瞬态响应性能和高PSRR，即使在频繁的负载波动期间也能保持高水平的输出稳定性。CE功能允许关闭稳压器的输出，从而大大降低功耗。
品牌名称: TOREX(特瑞仕)
商品型号: XC6219B182MR-G
商品编号: C48281
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

XC6219系列是高精度、低噪声的CMOS LDO稳压器。该系列具有低输出噪声、高纹波抑制比、低压差和极快的开启时间，非常适合当今先进的手机。XC6219/XC6211内部包含基准电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。XC6219/XC6211的电流限制器折返电路还可作为输出电流限制器和输出引脚的短路保护。输出电压通过激光微调设置，可在0.9V至5.0V范围内以50mV的步长进行选择。XC6219系列还完全兼容低ESR陶瓷电容，可降低成本并提高输出稳定性。由于在宽频率范围内具有出色的瞬态响应性能和高PSRR，即使在频繁的负载波动期间，也能保持较高的输出稳定性。CE功能可关闭稳压器输出，从而大幅降低功耗。

商品特性

最大输出电流：150mA（VOUT<1.75V，A~D型）；240mA（VOUT>1.8V，A~D型）；300mA（VOUT>1.3V，E~H型）
压差：100mA时为200mV
工作电压范围：2.0V~6.0V
输出电压范围：0.9V~5.0V（以0.05V为步长）
高精度：+2%（VOUT>1.5V）；+30mV（VOUT≤1.5V）；±1%（VOUT = 3.0V）
低功耗：典型值为25μA
待机电流：典型值小于0.1μA
高纹波抑制：10kHz时为65dB
工作环境温度：-40℃~85℃
低ESR电容：兼容陶瓷电容
超小封装：SOT - 25、SOT - 89 - 5、USP - 6B
环保：符合欧盟RoHS标准，无铅

应用领域

智能手机/移动电话
便携式游戏机
数码相机/摄像机
基准电压源
多功能电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.8V
	输出电流	240mA
	电源纹波抑制比(PSRR)	65dB@(10kHz)

	属性	参数值
	压差	200mV@(100mA)
	静态电流(Iq)	25uA
	特性	带使能；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
