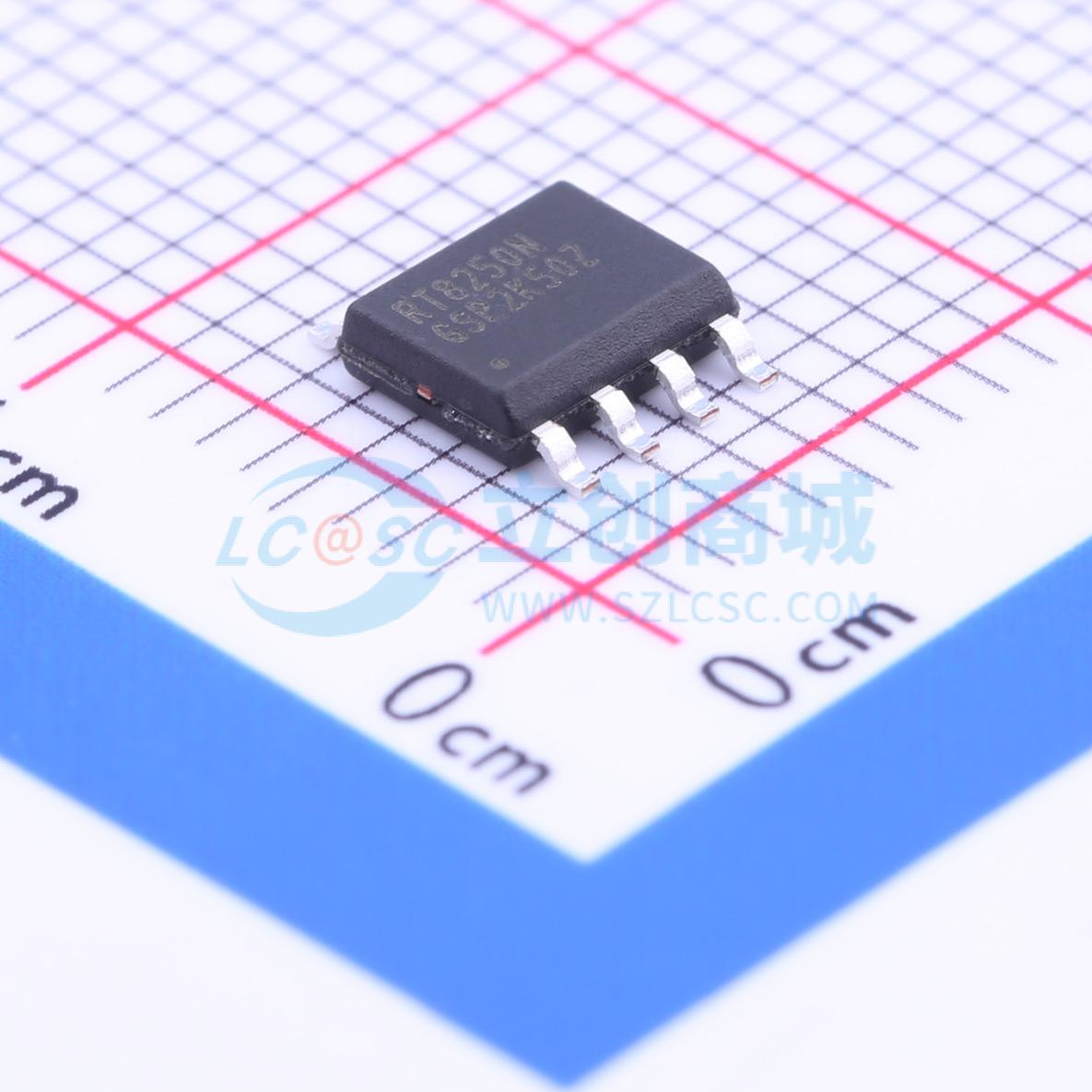

RT8250NGSP

3A输出电流、23V输入电压范围的同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8250N是一款高效率的同步降压DC/DC转换器,支持4.75V到23V的输入电压范围,最大输出电流可达3A。该转换器采用内部N-MOSFET开关,具有固定频率340kHz操作,输出电压可在0.925V到20V之间调整。此外,它还提供了多种保护功能,如短路保护、软启动、输出欠压保护和热关断保护。
品牌名称: RICHTEK(立锜)
商品型号: RT8250NGSP
商品编号: C48415
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.428克(g)

商品参数

商品概述

RT8250N是一款高效同步降压DC/DC转换器，可在4.75V至23V的输入电源下提供高达3A的输出电流。RT8250N的电流模式架构和外部补偿功能，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制功能可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。RT8250N还具备输出欠压保护和热关断保护功能。低电流（<3μA）关断模式可断开输出，便于在电池供电系统中进行电源管理。

商品特性

输入电压范围：4.75V至23V
输出电流：3A
集成N沟道MOSFET开关
电流模式控制
固定频率工作：340kHz
输出电压可调范围：0.925V至20V
效率高达95%
可编程软启动
使用低ESR陶瓷输出电容时可保持稳定
逐周期过流保护
输入欠压锁定
输出欠压保护
热关断保护
散热增强型SOP-8（外露焊盘）封装
符合RoHS标准且无卤

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
绿色电子产品/电器
高性能DSP、FPGA和ASIC的负载点稳压。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~23V
	输出电压	925mV~20V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
