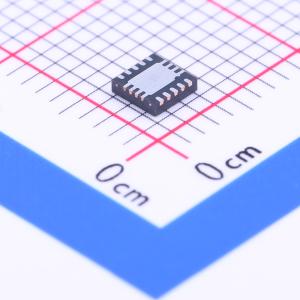

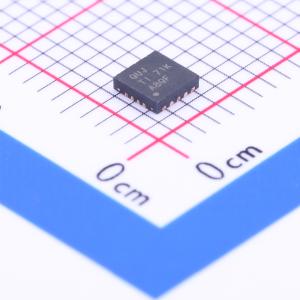

TPS63060DSCR

高输入电压升降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63060是一款高输入电压升降压转换器,支持2.5V到12V的输入电压范围,最大输出电流为2A。该转换器采用同步整流技术,效率高达93%,适用于双节锂离子或锂聚合物电池。它支持固定和可调输出电压选项,具有低静态电流和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS63060DSCR
商品编号: C48567
商品封装: WSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.116克(g)
立创商城设计参考: DCDC升降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~12V
	输出电压	2.5V~8V
	输出电流	2A
	开关频率	2.4MHz；2.2MHz~2.6MHz
	工作温度	-40℃~+85℃@(TA)；-40℃~+125℃@(TJ)

商品概述

TPS6306x器件为采用三到六节碱性、镍镉或镍氢电池，或单节或双节锂离子或锂聚合物电池供电的产品提供电源解决方案。使用双节锂离子或锂聚合物电池时，输出电流最高可达2A，并可将其放电至5V或更低电压。该降压 - 升压转换器基于固定频率、脉冲宽度调制（PWM）控制器，采用同步整流以实现最高效率。在低负载电流下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值2.25A。输出电压可通过外部电阻分压器进行编程，或在芯片内部固定。可禁用转换器以最大程度减少电池消耗。关机期间，负载与电池断开连接。

商品特性

输入电压范围：2.5V至12V
效率：高达93%
5V输出时的电流（VIN < 10V）：降压模式下为2A
5V输出时的电流（VIN > 4V）：升压模式下为1.3A
降压和升压模式之间自动转换
典型器件静态电流：<30μA
2.5V至8V的固定和可调输出电压选项
低输出功率时采用省电模式以提高效率
可强制以2.4MHz固定频率运行并实现同步
电源正常输出
降压 - 升压重叠控制™
关机期间负载断开
过温保护
过压保护

应用领域

双锂离子电池应用
数码相机和摄像机
笔记本电脑
工业计量设备
超移动PC和移动互联网设备
个人医疗产品
高功率LED

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
