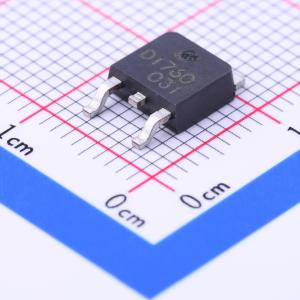

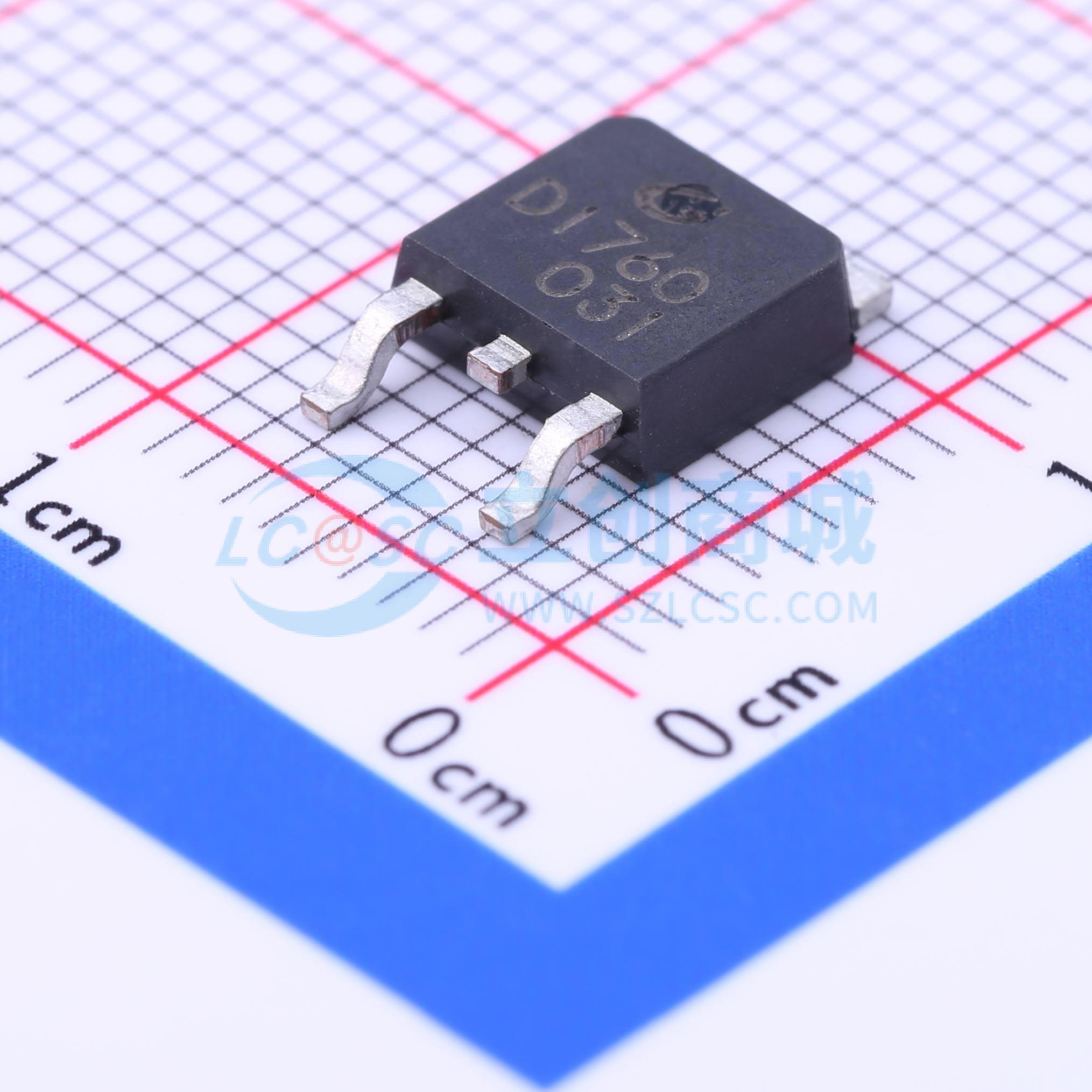

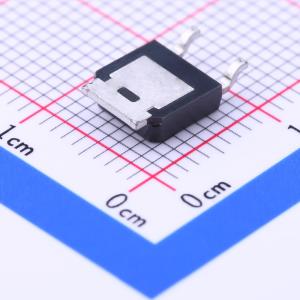

温馨提醒：图片仅供参考，商品以实物为准
2SD1760
(RANGE:120-270) NPN 电流:3A 电压:50V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低VCE(sat)，VCE(sat) = 0.5V（典型值）(IC/IB = 2A/0.2A)。 与2SB1184互补
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- 2SD1760
- 商品编号
- C48695
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.516克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 3A | |
| 集射极击穿电压(Vceo) | 50V | |
| 耗散功率(Pd) | 1.5W | |
| 直流电流增益(hFE) | 82@500mA,3V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 500mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
