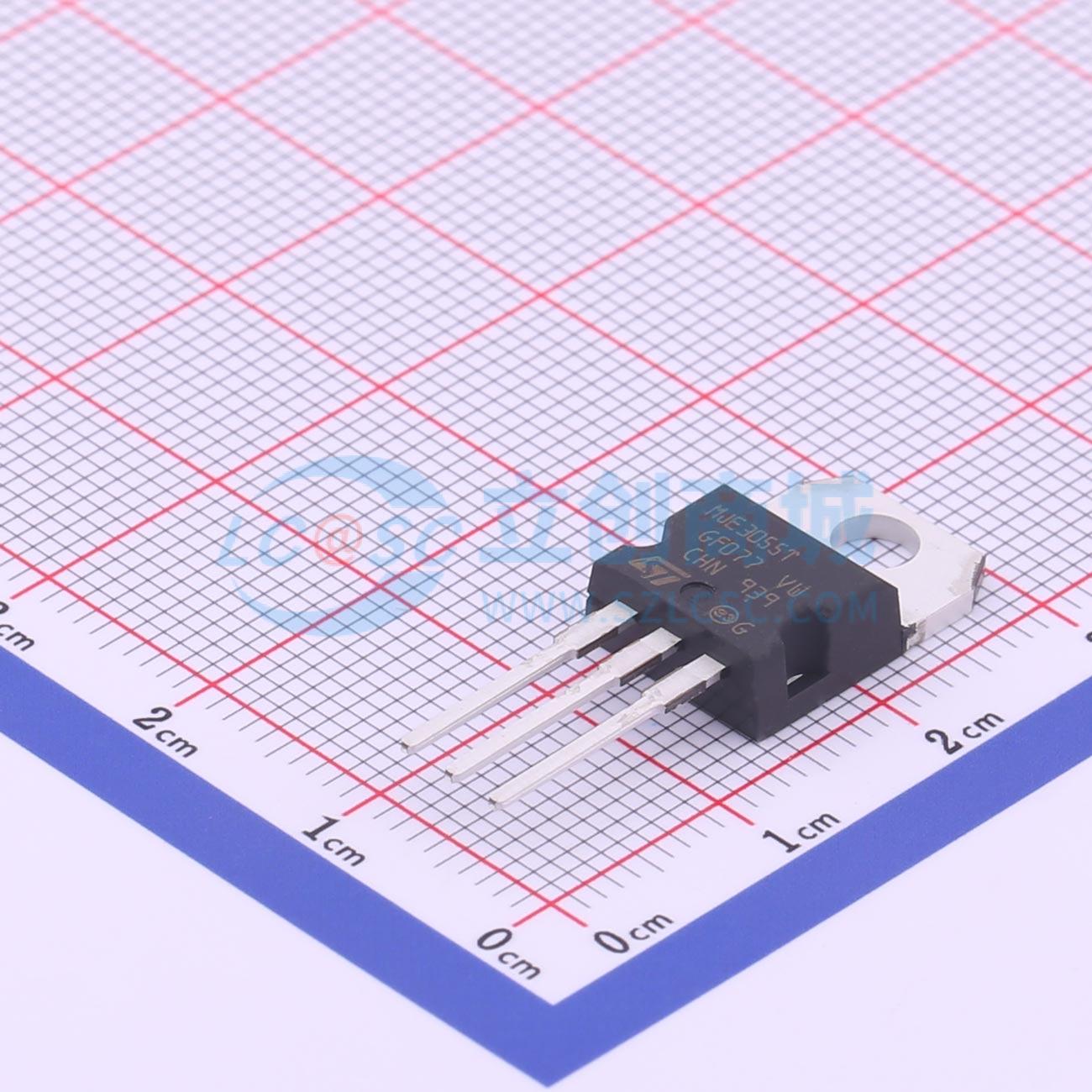

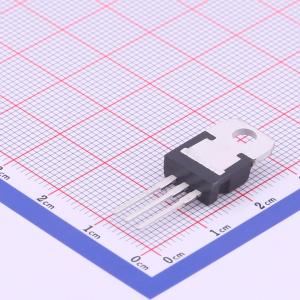

温馨提醒：图片仅供参考，商品以实物为准
MJE3055T
NPN 电流:10A 电压:60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 互补功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- MJE3055T
- 商品编号
- C48858
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 75W | |
| 直流电流增益(hFE) | 20 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 2MHz | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.1V | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
MJE3055T是一款采用Jedec TO-220封装的硅外延基NPN晶体管。其互补PNP类型为MJE2955T。
商品特性
- 电气特性测试条件为外壳温度25℃（除非另有说明）
- 脉冲条件：脉冲持续时间300μs，占空比≤2%
- PNP类型的电压和电流值为负值
应用领域
- 功率开关电路
- 通用放大器
