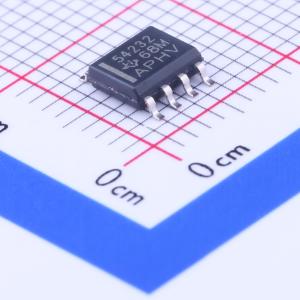

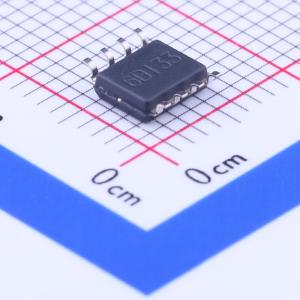

温馨提醒：图片仅供参考，商品以实物为准
TPS54232DR
28V、2A、1MHz降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54232是一款28V、2A、降压转换器,具有集成的高侧MOSFET。它支持3.5V到28V的输入电压范围,可调节的输出电压低至0.8V。该器件采用1MHz固定开关频率,具有Eco-ModeTM功能,可在轻载条件下提高效率。内置80mΩ高侧MOSFET支持高达2A的连续输出电流。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54232DR
- 商品编号
- C52653
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~28V | |
| 输出电压 | 800mV~25V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 85uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
应用领域
- 消费类应用如机顶盒、CPE设备、LCD显示器、外设和电池充电器
- 工业和汽车音频电源供应
- 5V、12V 和 24V 分布式电源系统
