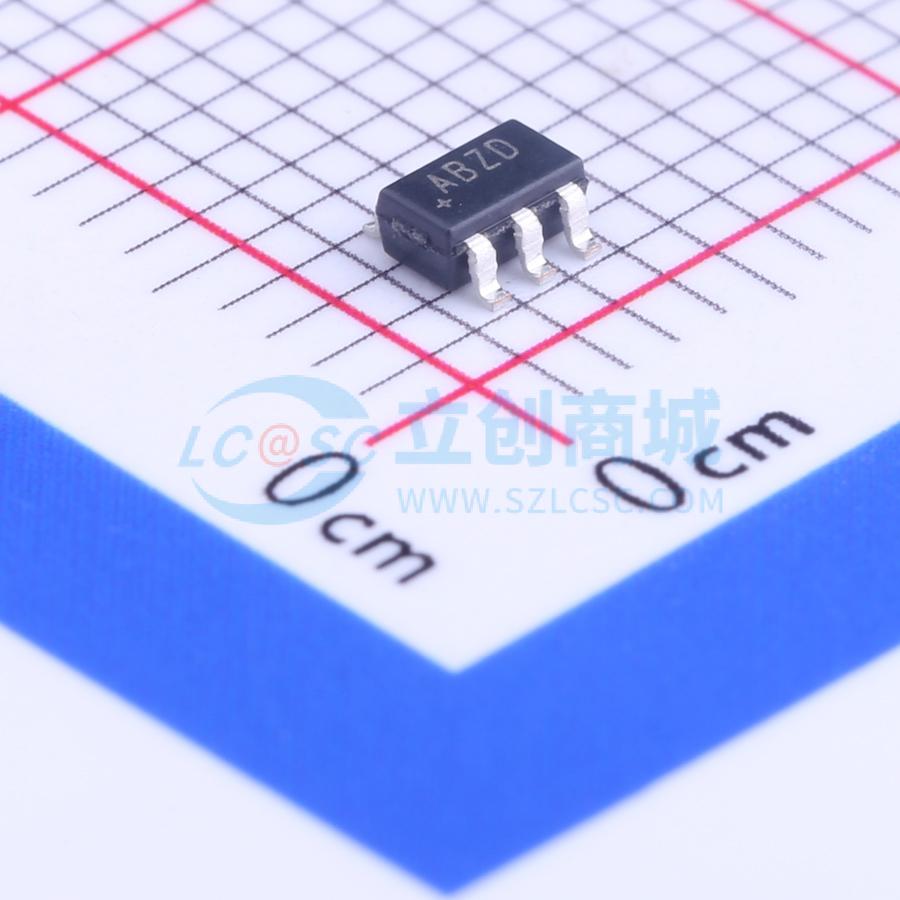

温馨提醒：图片仅供参考，商品以实物为准
MAX1615EUK+T
输入28V 输出3.3V 5V 30mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高压、低功耗线性稳压器，用于笔记本电脑、高输入电压、低成本、低功耗、低压差线性稳压器，用于笔记本供电，SOT23-5封装
- 商品型号
- MAX1615EUK+T
- 商品编号
- C52770
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 28V | |
| 输出电压 | 3.3V；5V | |
| 输出电流 | 30mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 350mV@(30mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8uA | |
| 噪声 | 5mVpp | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MAX1615/MAX1616低静态电流线性稳压器主要为高输入电压应用而设计。MAX1615可为高达30mA的负载提供预先选定的3.3V或5.0V输出。MAX1616可提供1.24V至28V的可调电压。最大输出电流是给定温度下封装最大功耗的函数。需要5μA的负载来维持输出稳压。
商品特性
- MAX1615/MAX1616是微功耗SOT23 - 5线性稳压器，可为使用高压电池的系统中的CMOS RAM和微控制器（μC）提供始终开启的维持电源。
- 主要特性包括宽输入电压范围、低压差电压和低静态电源电流。
- 尽管无负载电源电流低至8μA（最大值），但MAX1615/MAX1616具有出色的线路瞬态响应和交流电源抑制比。
- 即使在从电池切换到交流适配器输入电源期间发生快速电源电压变化时，它们也能提供干净的固定5V或3.3V输出（MAX1615）或1.24V至28V的可调输出（MAX1616）。
- 节省空间的SOT23 - 5封装具有出色的热特性，可承受高达571mW的功耗。
- 内部折返式电流限制和热关断电路提供故障保护。
- MAX1615/MAX1616现在提供无铅封装。
- 4V至28V输入范围
- 8μA（最大值）静态电源电流
- <1μA关断电源电流
- 3.3V或5V，引脚可选输出（MAX1615）；1.24V至28V可调输出（MAX1616）
- 30mA输出电流
- ±2%初始输出精度
- 热过载保护
- 5引脚SOT23封装
- 低成本
应用领域
- CMOS/RTC备用电源
- 微控制器电源
- 笔记本电脑
- 智能电池组
- 个人数字助理和手持终端
- 电池供电系统
