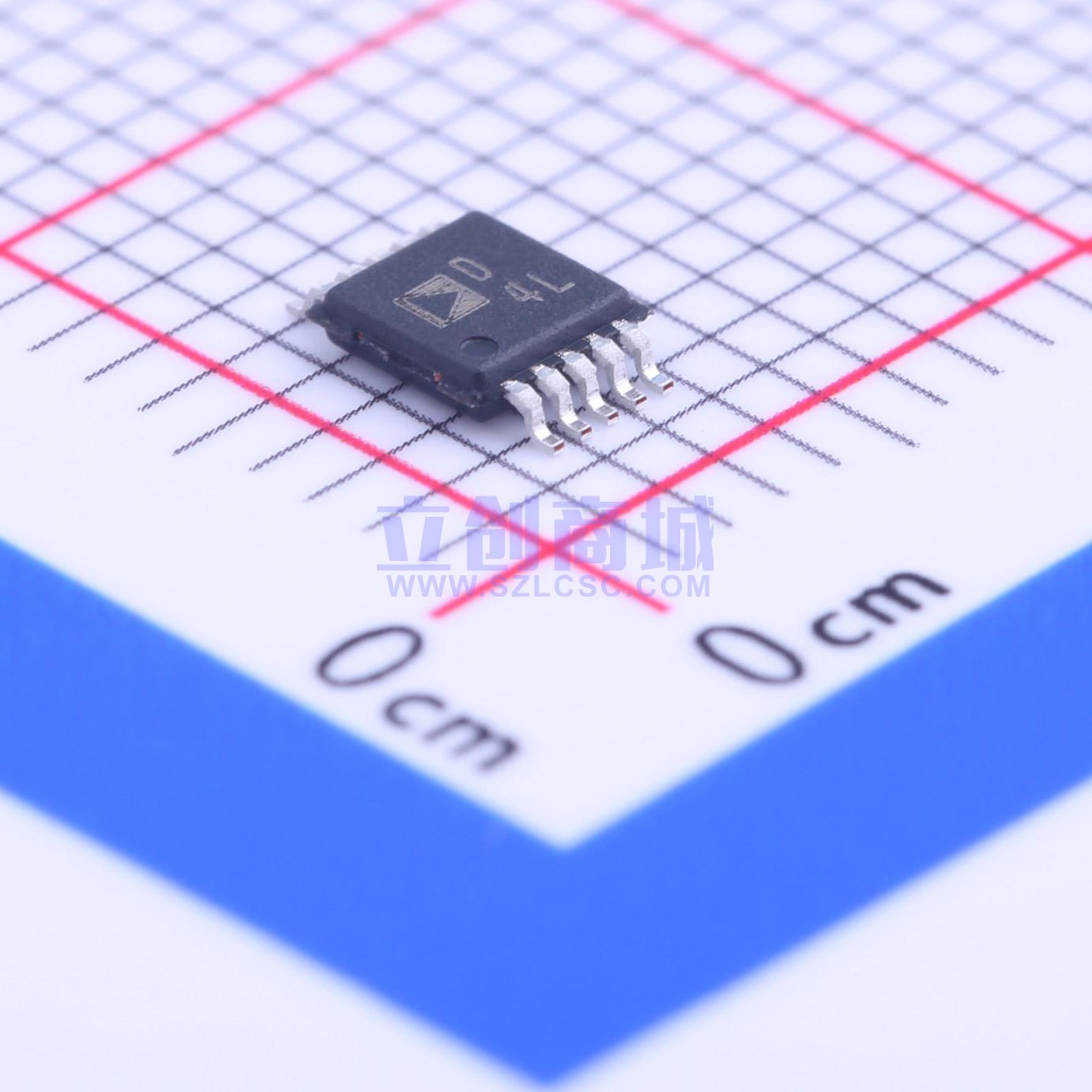

温馨提醒：图片仅供参考，商品以实物为准
AD5258BRMZ10-R7
非易失性、I2C兼容64位数字电位器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 非易失性、I2C®兼容型、64位数字电位计
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5258BRMZ10-R7
- 商品编号
- C52680
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 10kΩ | |
| 抽头数 | 64 | |
| 通道数 | 1 | |
| 精度 | ±30% | |
| 工作电压 | 3V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度系数 | 200ppm/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 阻值变化 | 线性 | |
| 存储类型 | EEPROM | |
| 带宽 | 1MHz |
商品概述
AD5258为64位调节应用提供了一种紧凑的、采用3 mm×4.9 mm封装的非易失性解决方案。这些器件与机械电位器或可变电阻器具有相同的电子调节功能，但分辨率更高，且具备固态可靠性。 抽头设置可通过一个与I²C兼容的数字接口进行控制，该接口还可用于读取抽头寄存器和EEPROM内容。此外，电阻容差存储在EEPROM中，提供了0.1%的端到端容差精度。还有一个软件写保护功能，可确保数据无法写入EEPROM寄存器。 单独的VLOGIC引脚提高了接口的灵活性。对于需要在一条总线上连接多个器件的用户，地址位AD0和地址位AD1允许在同一条总线上连接多达四个器件。
商品特性
- 非易失性存储器可保持抽头设置
- 64位数字电位器
- 紧凑的MSOP - 10（3 mm×4.9 mm）封装
- 与I²C兼容的接口
- VLOGIC引脚提高了接口的灵活性
- 端到端电阻为1 kΩ、10 kΩ、50 kΩ、100 kΩ
- 电阻容差存储在EEPROM中（精度为0.1%）
- 上电时EEPROM刷新时间 < 1 ms
- 软件写保护命令
- 地址解码引脚AD0和地址解码引脚AD1允许每条总线连接四个器件
- 在55℃下典型数据保留时间为100年
- 宽工作温度范围：-40℃至+85℃
- 3 V至5 V单电源供电
应用领域
- LCD面板VCOM调节
- LCD面板亮度和对比度控制
- 新设计中机械电位器的替代方案
- 可编程电源
- RF放大器偏置
- 汽车电子调节
- 增益控制和失调调节
- 光纤到户系统
- 电子设备电平设置
