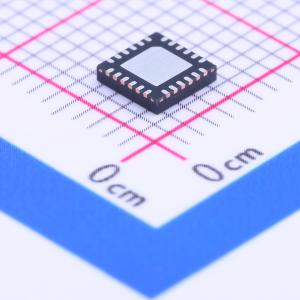

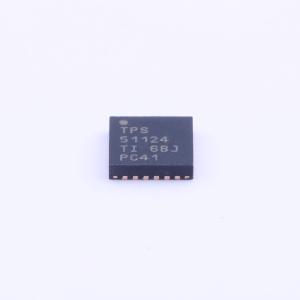

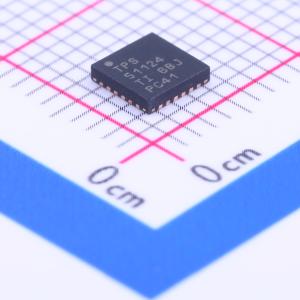

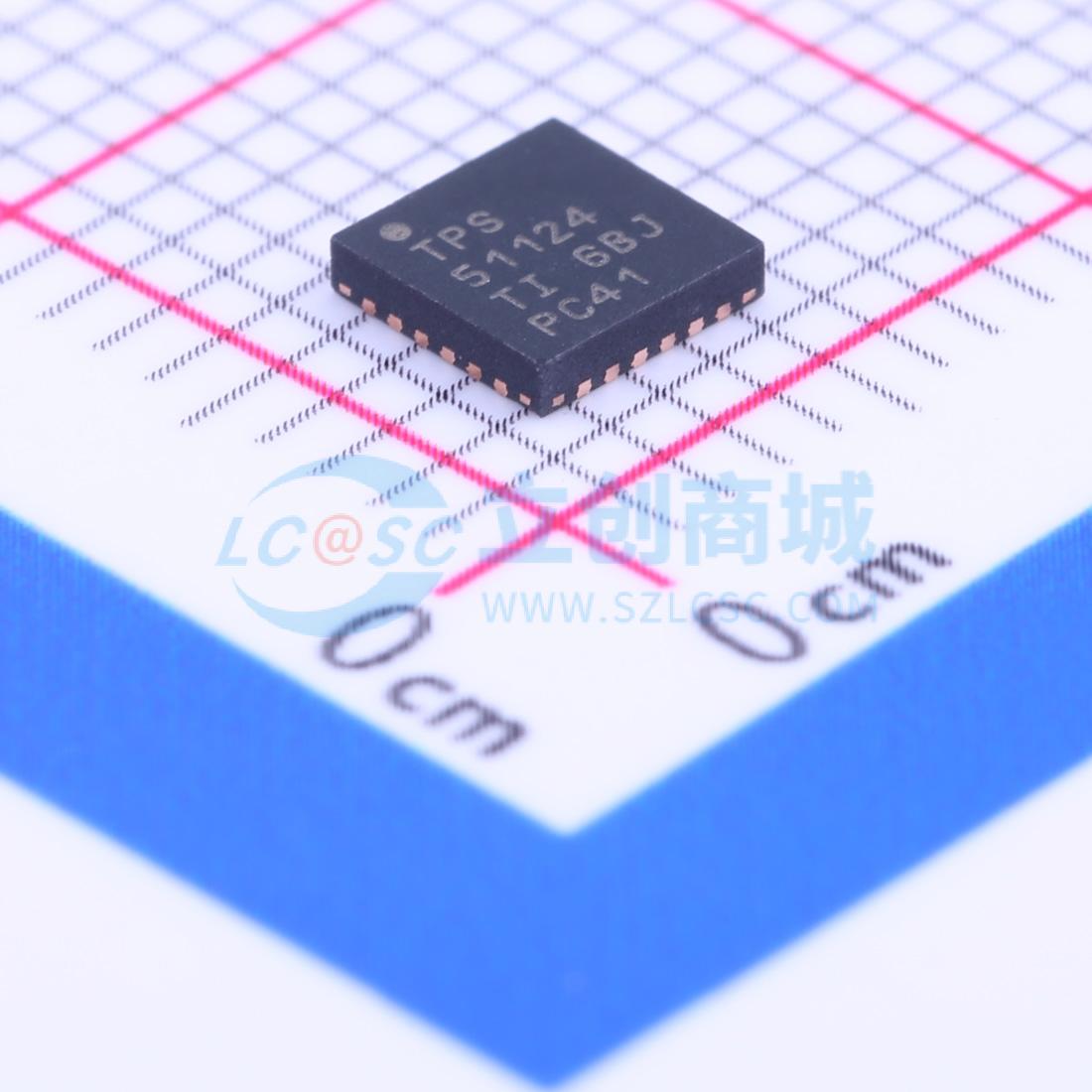

TPS51124RGER

高效率双路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51124 是一款高效率、低功耗的双路自适应导通时间 D-CAP 控制模式同步降压控制器。该器件支持无缝操作,具有固定频率模拟控制模式,适用于笔记本电脑 I/O 和低电压系统总线。它具有快速瞬态响应、低输出纹波、宽输入电压范围和自动跳过模式等功能。
品牌名称: TI(德州仪器)
商品型号: TPS51124RGER
商品编号: C51385
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~28V
	输出电压	760mV~5.5V
	输出电流	10A
	开关频率	240kHz；360kHz；360kHz；300kHz；300kHz；420kHz
	工作温度	-40℃~+85℃@(TA)

商品概述

TPS51124是一款双路自适应导通时间D-CAP™模式同步降压控制器。该器件使系统设计人员能够以经济高效的方式完成笔记本电脑电源总线调节器套件，同时将外部元件数量降至最低，并降低待机功耗。固定频率仿真自适应导通时间控制支持在重载条件下的PWM模式和轻载条件下的降频操作之间无缝切换，以实现低至毫安级范围的高效运行。TPS51124的主控制环路采用D-CAP模式，该模式针对POSCAP或SP-CAP等低ESR输出电容进行了优化，无需外部补偿即可实现快速瞬态响应。每个通道都有简单且独立的电源正常信号，可灵活进行电源排序。该器件在4.5 V至5.5 V的电源输入电压（V5IN、V5FILT）、3 V至28 V的转换电压（同步高端MOSFET的漏极电压）和0.76 V至5.5 V的输出电压范围内，可实现便捷高效的运行。 TPS51124采用24引脚VQFN封装，工作环境温度范围为-40℃至85℃。

商品特性

高效率、低功耗
关断电流<1 μA
固定频率仿真导通时间控制
三种频率可选
D-CAP™模式实现快速瞬态响应
自动跳周期模式
初始参考精度小于1%
低输出纹波
宽输入电压范围：3 V至28 V
输出电压范围：0.76 V至5.5 V
低端RDS(ON)无损电流检测
集成升压二极管的自适应栅极驱动器
内部1.2 ms电压伺服软启动
带延迟定时器的各通道电源正常信号
禁用、故障时输出放电

应用领域

笔记本电脑I/O和低压系统总线

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	外置
	输出类型	可调
