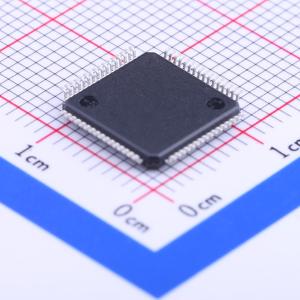

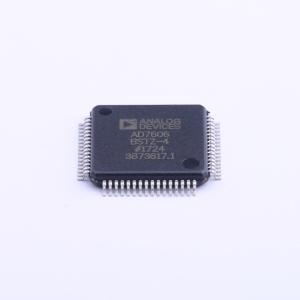

AD7606BSTZ-4RL

AD7606/AD7606-6/AD7606-4 分别是具有 8 通道、6 通道和 4 通道的 16 位同步采样模数数据采集系统 (DAS)。每个器件包含模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位电荷再分配逐次逼近型模数转换器 (ADC)、灵活的数字滤波器、2.5 V 基准电压源和基准缓冲器，以及高速串行和并行接口。 AD7606/AD7606-6/AD7606-4 采用单 5 V 电源供电，可处理 ±10 V 和 ±5 V 真双极性输入信号，所有通道的采样速率最高可达 200 kSPS。输入钳位保护电路可承受最高 ±16.5 V 的电压。无论采样频率如何，AD7606 的模拟输入阻抗均为 1 MΩ。单电源工作、片上滤波和高输入阻抗无需使用驱动运算放大器和外部双极性电源。AD7606/AD7606-6/AD7606-4 的抗混叠滤波器 3 dB 截止频率为 22 kHz，在 200 kSPS 采样时可提供 40 dB 的抗混叠抑制。灵活的数字滤波器由引脚驱动，可改善 SNR 并降低 3 dB 带宽。

• 8/6/4 路同步采样输入
• 真双极性模拟输入范围：±10 V、±5 V
• 单 5 V 模拟电源和 2.3 V 至 5 V VDRIVE
• 完全集成的数据采集解决方案
• 模拟输入钳位保护
• 具有 1 MΩ 模拟输入阻抗的输入缓冲器
• 二阶抗混叠模拟滤波器
• 片上精确基准电压源和基准缓冲器
• 所有通道均为 200 kSPS 的 16 位 ADC
• 带数字滤波器的过采样能力
• 灵活的并行/串行接口
• 与 SPI/QSPI/MICROWIRE/DSP 兼容
• 模拟输入通道的 ESD 额定值为 7 kV
• SNR 为 95.5 dB，THD 为 -107 dB
• INL 为 ±0.5 LSB，DNL 为 ±0.5 LSB
• 低功耗：100 mW
• 待机模式：25 mW
• 64 引脚 LQFP 封装

• 电力线监测和保护系统
• 多相电机控制
• 仪器仪表和控制系统
• 多轴定位系统
• 数据采集系统 (DAS)
