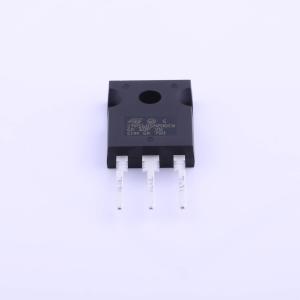

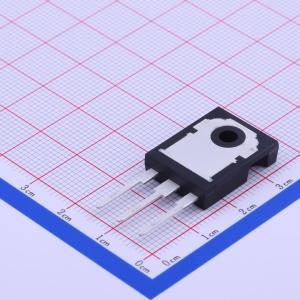

温馨提醒：图片仅供参考，商品以实物为准
STPS60SM200CW
电压:200V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、60 A双路低漏电流功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS60SM200CW
- 商品编号
- C51391
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 790mV@30A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 50uA@200V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 500A |
商品概述
STPS60SM200C是一款双肖特基整流器，适用于高频开关模式电源。该器件采用TO-247封装，特别适合用于电信基站SMPS，在低负载和高负载下均能为这些应用提供良好的效率。TO-247 STPS60SM200CW。
商品特性
- 反向电压高（200 V）
- 正向压降低
- 高频工作
- 环氧树脂符合UL94 V0标准
- 冷却方式为传导（C）
- 推荐扭矩值0.55至1.0 N·m
- 脉冲测试参数：tp=5 ms，δ<2%；tp=380 μs，δ<2%
- 传导损耗计算公式：P=0.58×IF(AV)+0.0037×IF²(RMS)
应用领域
- 高频开关模式电源
- 电信基站SMPS
