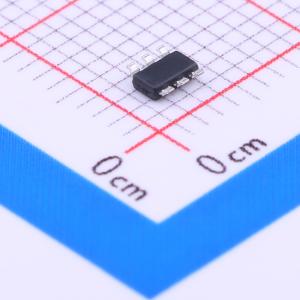

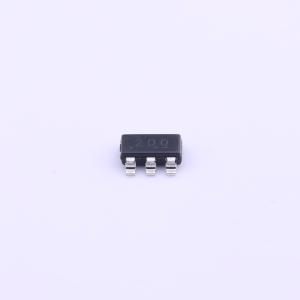

温馨提醒：图片仅供参考，商品以实物为准

TPS562200DDCR

4.5V至17V输入，2A同步降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS562200 是一款简单易用的 2A 同步降压转换器,采用 SOT-23 封装。输入电压范围为 4.5V 至 17V,输出电压范围为 0.76V 至 7V。该设备集成了 122mΩ 和 72mΩ 的 FET,支持低 ESR 输出电容器,实现低待机电流。
品牌名称: TI(德州仪器)
商品型号: TPS562200DDCR
商品编号: C49757
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

TPS562200和TPS563200是采用SOT - 23封装的简单易用的2 A和3 A同步降压转换器。这些器件经过优化，可使用最少的外部元件，并实现低待机电流。这些开关模式电源（SMPS）器件采用D - CAP2模式控制，提供快速瞬态响应，支持低等效串联电阻（ESR）输出电容，如特种聚合物电容和超低ESR陶瓷电容，且无需外部补偿元件。 TPS562200和TPS563200工作在高级节能模式（Advanced Eco - mode），可在轻载运行时保持高效率。这些器件采用6引脚1.6×2.9mm SOT（DDC）封装，工作环境温度范围为 - 40℃至85℃。

商品特性

采用650 kHz开关频率的D - CAP2™模式控制
输入电压范围：4.5 V至17 V
输出电压范围：0.76 V至7 V
集成122 mΩ和72 mΩ FET（'562200）
集成68 mΩ和39 mΩ FET（'563200）
高级节能模式（Advanced Eco - mode™）脉冲跳跃
低关断电流小于10 μA
1%反馈电压精度（25℃）
从预偏置输出电压启动
逐周期打嗝式过流限制
非锁存过压保护（OVP）、欠压锁定（UVLO）和热关断（TSD）保护
固定软启动时间：1 ms

应用领域

数字电视电源
高清蓝光光盘播放器
家庭网络终端
数字机顶盒（STB）

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	765mV~7V
	输出电流	2A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	330uA
	开关管(内置/外置)	内置
	输出类型	可调
