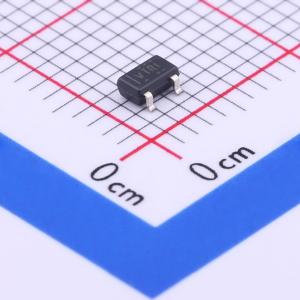

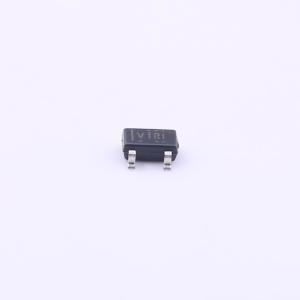

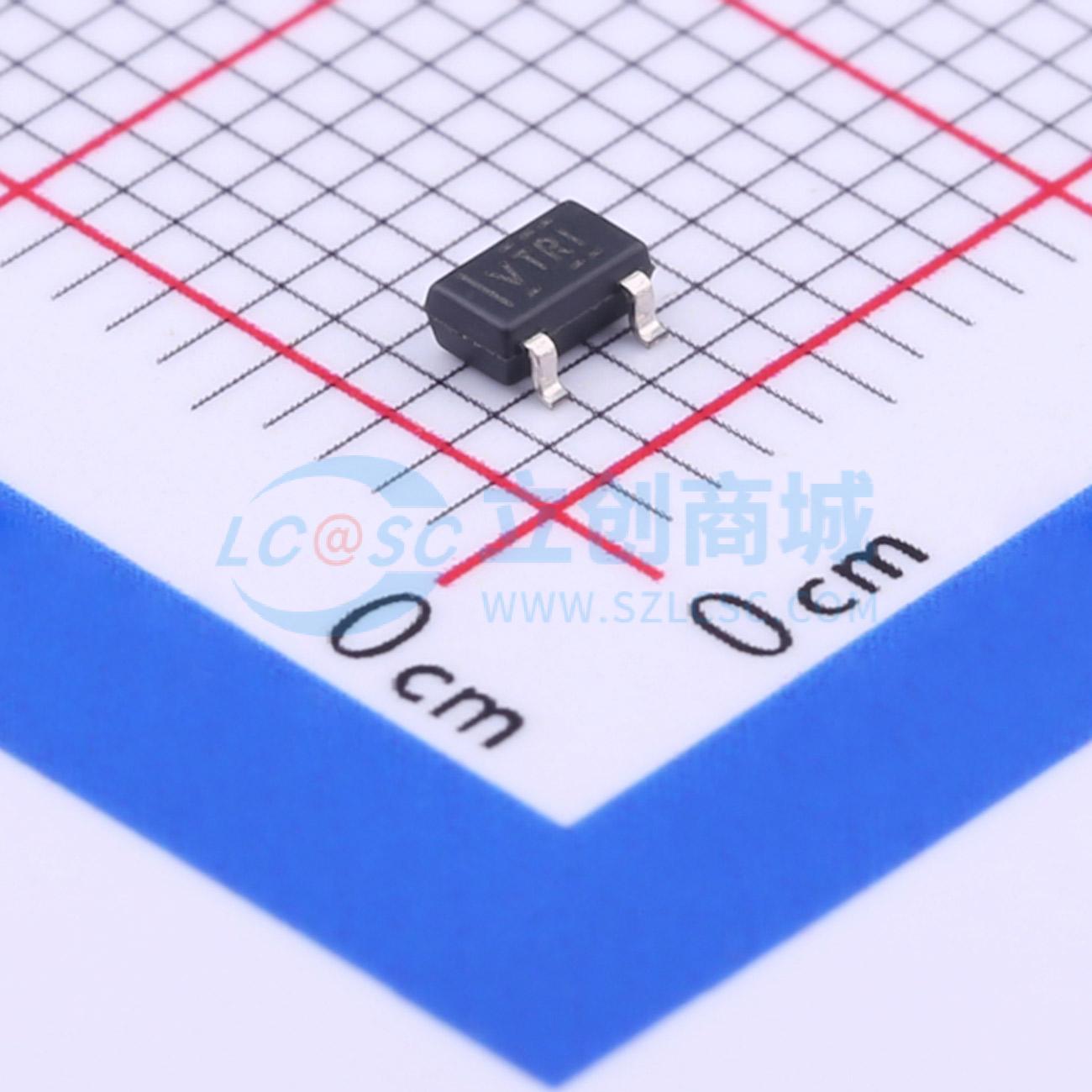

TLV809K33DBVR

三引脚电源电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV809 具有低电平有效推挽复位功能的 3 引脚电压监控器（复位 IC）
品牌名称: TI(德州仪器)
商品型号: TLV809K33DBVR
商品编号: C48241
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TLV809系列监控电路主要为DSP和基于处理器的系统提供电路初始化和时序监控功能。上电期间，当电源电压（VDD）高于1.1 V时，RESET引脚置位。此后，监控电路会持续监测VDD，只要VDD低于阈值电压VIT，RESET引脚就会保持有效。内部定时器会延迟输出返回非有效状态（高电平），以确保系统正确复位。延迟时间（td(典型值)=200 ms）从VDD上升到阈值电压VIT以上时开始计时。当电源电压降至VIT阈值电压以下时，输出再次变为有效（低电平）。该电路无需外部元件。该系列所有器件的检测阈值电压（VIT）均由内部分压器设定为固定值。该产品系列适用于2.5 V、3 V、3.3 V和5 V的电源电压。电路采用3引脚SOT-23封装。TLV809器件的工作温度范围为-40°C至+85°C。

商品特性

3引脚SOT23封装
电源电流：9 μA（典型值）
精密电源电压监控：2.5 V、3 V、3.3 V、5 V
具有200 ms固定延迟时间的上电复位发生器
与MAX809引脚兼容
温度范围：-40°C至+85°C

应用领域

DSP、微控制器和微处理器
无线通信系统
便携式/电池供电设备
可编程控制器
智能仪器
工业设备
笔记本电脑和台式电脑
汽车系统

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2V~6V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	9uA
