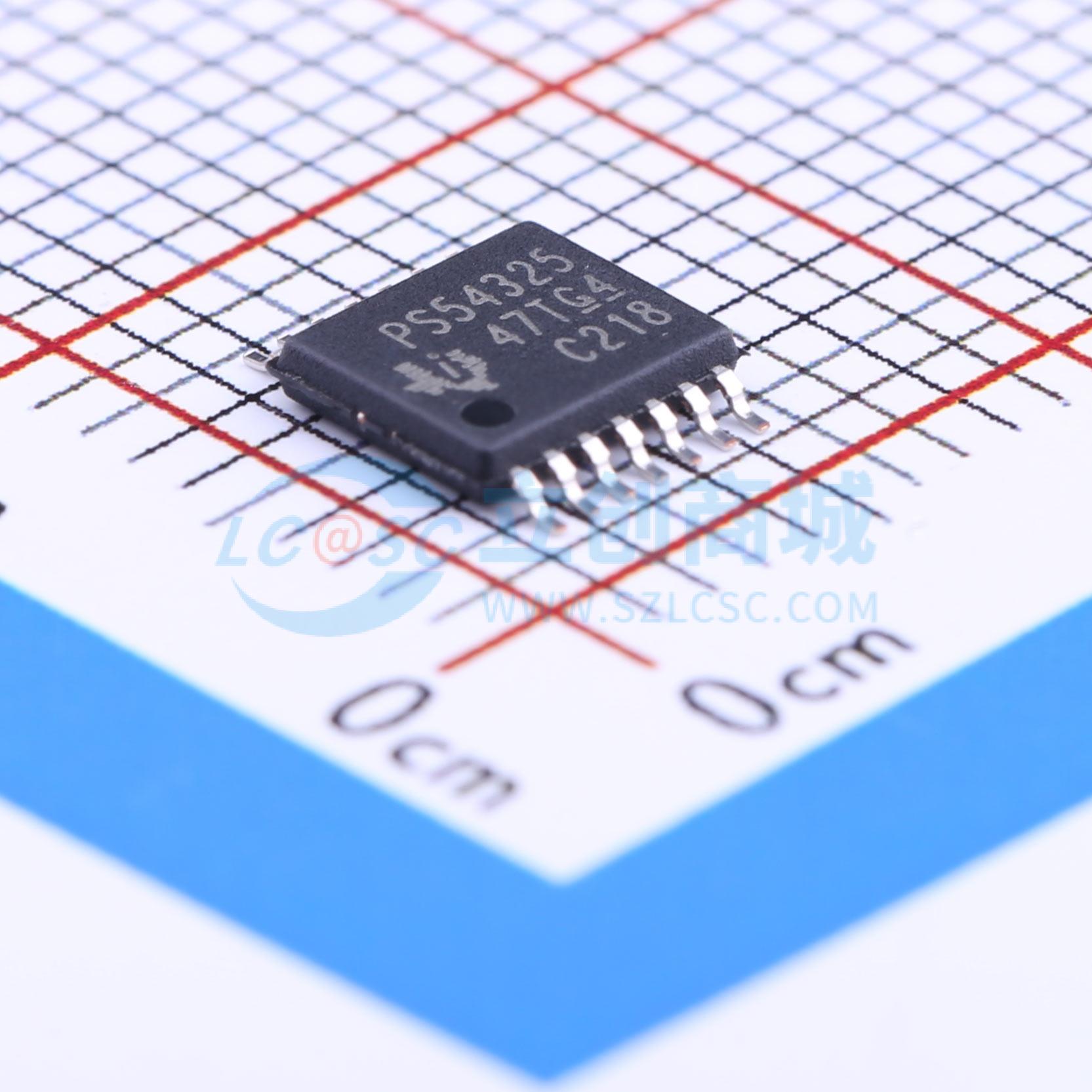

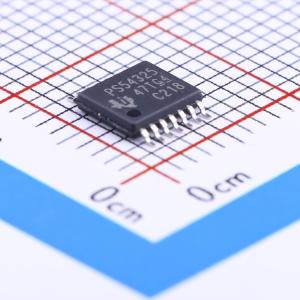

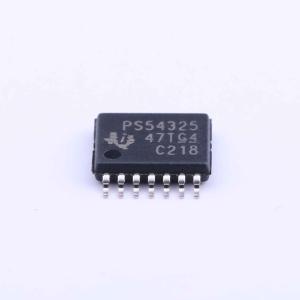

温馨提醒：图片仅供参考，商品以实物为准
TPS54325PWPR
降压型 3A 2V~18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS54325是一款4.5V至18V输入电压范围,3A输出电流的同步降压转换器。它采用D-CAP2模式控制,具有快速瞬态响应和低输出纹波。该器件集成了两个N沟道MOSFET,适用于需要高效能和低组件数量的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54325PWPR
- 商品编号
- C43717
- 商品封装
- TSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2V~18V | |
| 输出电压 | 760mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 100kHz~700kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 850uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；可调软启动；过流保护；输出放电；工作状态指示 |
商品概述
TPS54325是一款自适应导通时间D-CAP2模式同步降压转换器，可为各类终端设备提供成本低、元件数量少、待机电流低的电源总线调节器解决方案。主控制回路采用D-CAP2模式控制，无需外部元件即可实现极快的瞬态响应，自带专用电路可适配低等效串联电阻(ESR)输出电容如POSCAP或SP-CAP以及超低ESR陶瓷电容器。VCC输入电压范围为4.5V至18V，VIN输入电源电压范围为2.0V至18V，输出电压可在0.76V至5.5V之间编程设定，具备可调软启动时间和电源良好功能，采用14引脚HTSSOP封装，设计工作温度范围为-40℃至85℃。
商品特性
- 采用D-CAP2模式，可实现快速瞬态响应
- 输出纹波低，支持使用陶瓷输出电容器
- VCC输入电压范围宽，为4.5V至18V
- VIN输入电压范围宽，为2.0V至18V
- 输出电压范围为0.76V至5.5V
- 集成场效应管针对低占空比应用优化，高压侧导通电阻120mΩ，低压侧导通电阻70mΩ
- 关断状态下电流小于10μA，整体效率高
- 初始带隙基准精度高
- 支持可调软启动
- 支持预偏置软启动
- 开关频率为700kHz
- 具备逐周期过流限制功能
- 具备电源良好输出功能
应用领域
- 低压系统各类应用
- 数字电视电源
- 高清蓝光播放器
- 家庭网络终端
- 数字机顶盒(STB)
