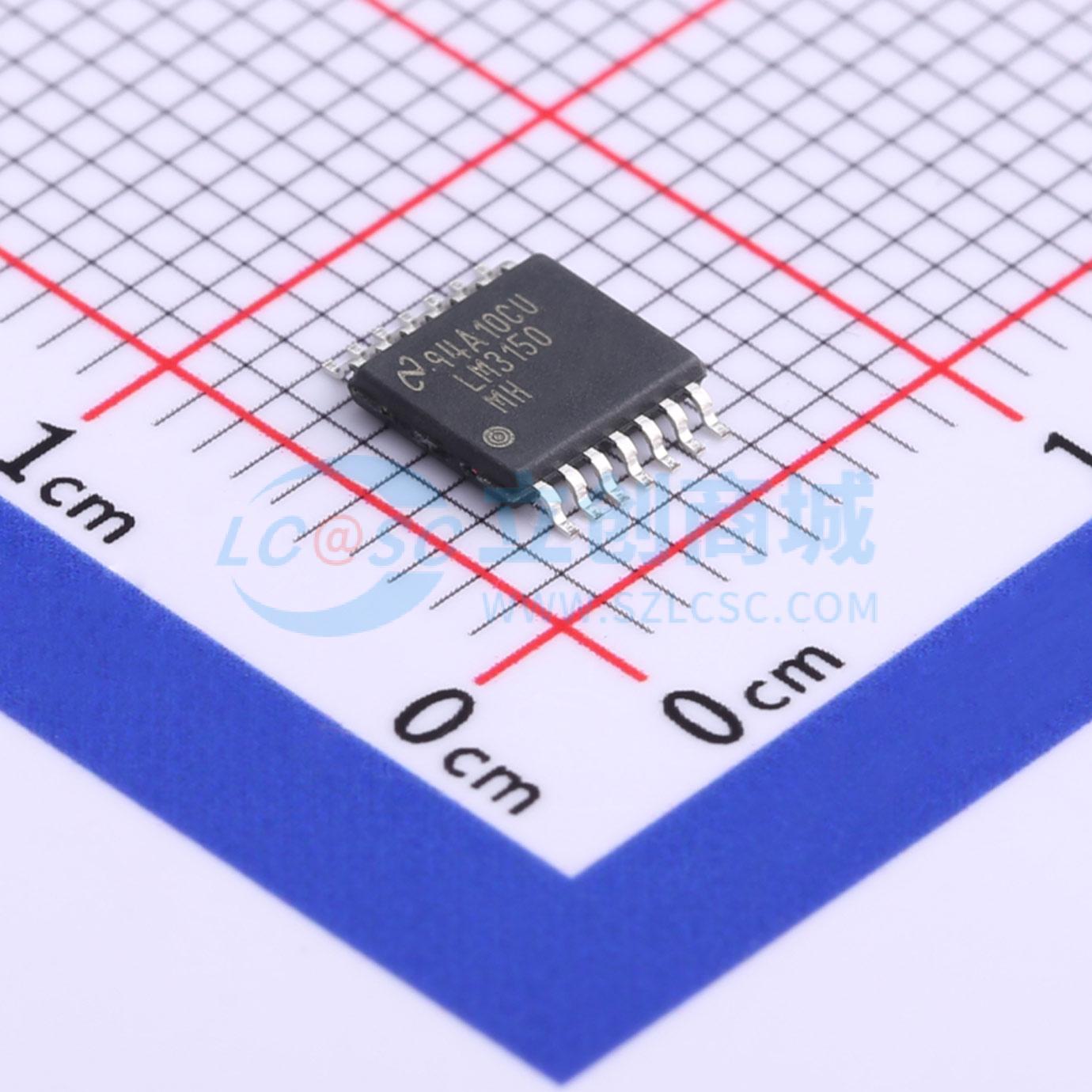

温馨提醒：图片仅供参考，商品以实物为准
LM3150MHX/NOPB
LM3150 宽输入电压同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3150 是一款易于使用的同步降压控制器,输入电压范围为6V到42V,最大输出电流可达12A。该控制器采用恒定导通时间 (COT) 架构,具有可编程开关频率,无需环路补偿,适用于电信、网络设备、路由器、安全监控和电源模块等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3150MHX/NOPB
- 商品编号
- C48112
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~42V | |
| 输出电压 | - | |
| 输出电流 | 12A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM3150 SIMPLE SWITCHER® 控制器是一款易于使用的简化降压电源控制器，在典型应用中能够提供高达 12 A 的输出电流。该控制器的输入电压范围为 6 V 至 42 V，其输出电压可调，最低可达 0.6 V。开关频率可调，最高可达 1 MHz，同步架构可实现高效设计。LM3150 控制器采用恒定导通时间（COT）架构，并具备专有的仿真纹波模式（ERM）控制功能，允许使用低 ESR 输出电容器，从而减小整体解决方案的尺寸和输出电压纹波。COT 调节架构可实现快速瞬态响应，且无需环路补偿，从而减少了外部元件数量并降低了设计复杂度。 热关断、欠压锁定、过压保护、短路保护、电流限制和输出电压预偏置启动等故障保护功能，可提供可靠且强大的解决方案。 LM3150 的设计理念是使用最少的外部元件和德州仪器（TI）的 WEBENCH 在线设计工具，实现易于使用的完整设计。WEBENCH 为设计过程的每一步提供设计支持，包括使用新型 MOSFET 选择器进行外部元件计算、电气仿真、热仿真以及用于原型制作的 Build-It 电路板等功能。
商品特性
- PowerWise™ 降压控制器
- 6 V 至 42 V 宽输入电压范围
- 输出电压可调，最低可达 0.6 V
- 可编程开关频率，最高可达 1 MHz
- 无需环路补偿
- 完全支持 WEBENCH®
- 外部元件数量少
- 恒定导通时间（COT）控制
- 超快速瞬态响应
- 使用低 ESR 电容器时稳定
- 输出电压预偏置启动
- 谷值电流限制
- 可编程软启动
应用领域
- 电信
- 网络设备
- 路由器
- 安全监控电源模块
