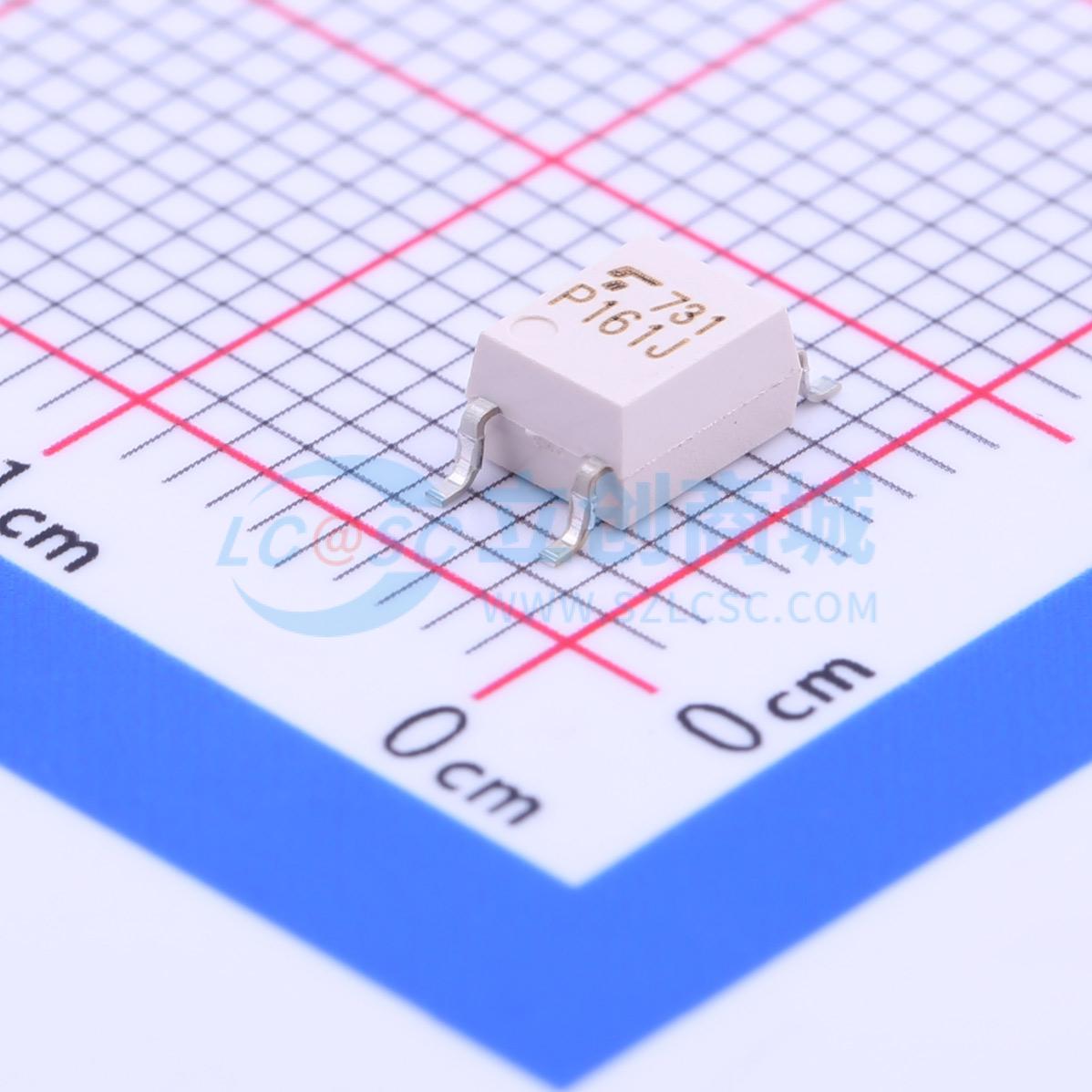

TLP161J(TPL,U,C,F)

双向可控硅有过零电路 1通道

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是小型扁平耦合器，适用于表面贴装组件。由与砷化镓红外发射二极管光耦合的光控三端双向可控硅开关组成。零电压交叉导通，峰值关态电压：600 V (min)，触发LED电流：10 mA (max)，导通状态电流：70 mA (max)，隔离电压：2500 Vrms (min)，UL认证：UL1577，文件编号E67349
品牌名称: TOSHIBA(东芝)
商品型号: TLP161J(TPL,U,C,F)
商品编号: C48237
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

东芝迷你扁平耦合器TLP161J是一种小型轮廓耦合器，适用于表面贴装。它由一个光三极管和一个砷化镓红外发光二极管光学耦合组成。该器件具有零电压穿越导通特性，关断状态峰值电压为600V（最小值），触发LED电流为10mA（最大值），导通状态电流为70mA（最大值），隔离电压为2500Vrms（最小值）。该产品已通过UL1577认证，文件编号为E67349。

商品特性

零电压开通
最大关断电压：600 V（最小值）
触发LED电流：10 mA（最大值）
导通电流：70 mA（最大值）
绝缘电压：2500 Vrms（最小值）
UL认证：UL1577，文件编号E67349
重量：0.09 g（典型值）
正向电流：50 mA
正向电流降额（Ta ≥53℃）：-0.7 mA/℃
峰值正向电流（100 μs脉冲，100 pps）：1 A
反向电压：5 V
结温：125 ℃
导通状态RMS电流：600 70 mA
导通电流降额（Ta ≥25℃）：-0.67 mA/℃
峰值导通电流（100 μs脉冲，120 pps）：2 A
峰值非重复浪涌电流（Pw = 10 ms）：1.2 A
存储温度范围：-55 至 125 ℃
工作温度范围：-40 至 100 ℃
引脚焊接温度（10 s）：260 ℃
绝缘电压（AC，1分钟，相对湿度≤60%）
电源电压：240 Vac
正向电流：15 至 25 mA
峰值导通电流：1 A
工作温度：-25 至 85 ℃
正向电压：1.0 至 1.3 V
反向电流：10 μA
电容：30 pF
峰值关断电流：10 至 1000 nA
峰值导通电压：1.7 至 2.8 V
保持电流：0.6 mA
关断电压上升率临界值：200 至 500 V/μs
换向电压上升率临界值：0.2 V/μs
触发LED电流：5 至 10 mA
抑制电压：50 V
抑制状态下的漏电流：200 至 600 μA
输入到输出的电容：0.8 pF
绝缘电阻：1x10^12 至 10^14 Ω
绝缘电压（AC，1分钟）：2500 Vrms
绝缘电压（AC，1秒，在油中）：5000 Vrms
绝缘电压（DC，1分钟，在油中）：5000 Vdc

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	有
	正向压降(Vf)	1.15V
	输出电流(It(rms))	70mA
	隔离电压(Vrms)	2.5kV

	属性	参数值
	正向电流	20mA
	负载电压	600V
	静态dv/dt	-
	通道数	1
	工作温度	-40℃~+100℃
