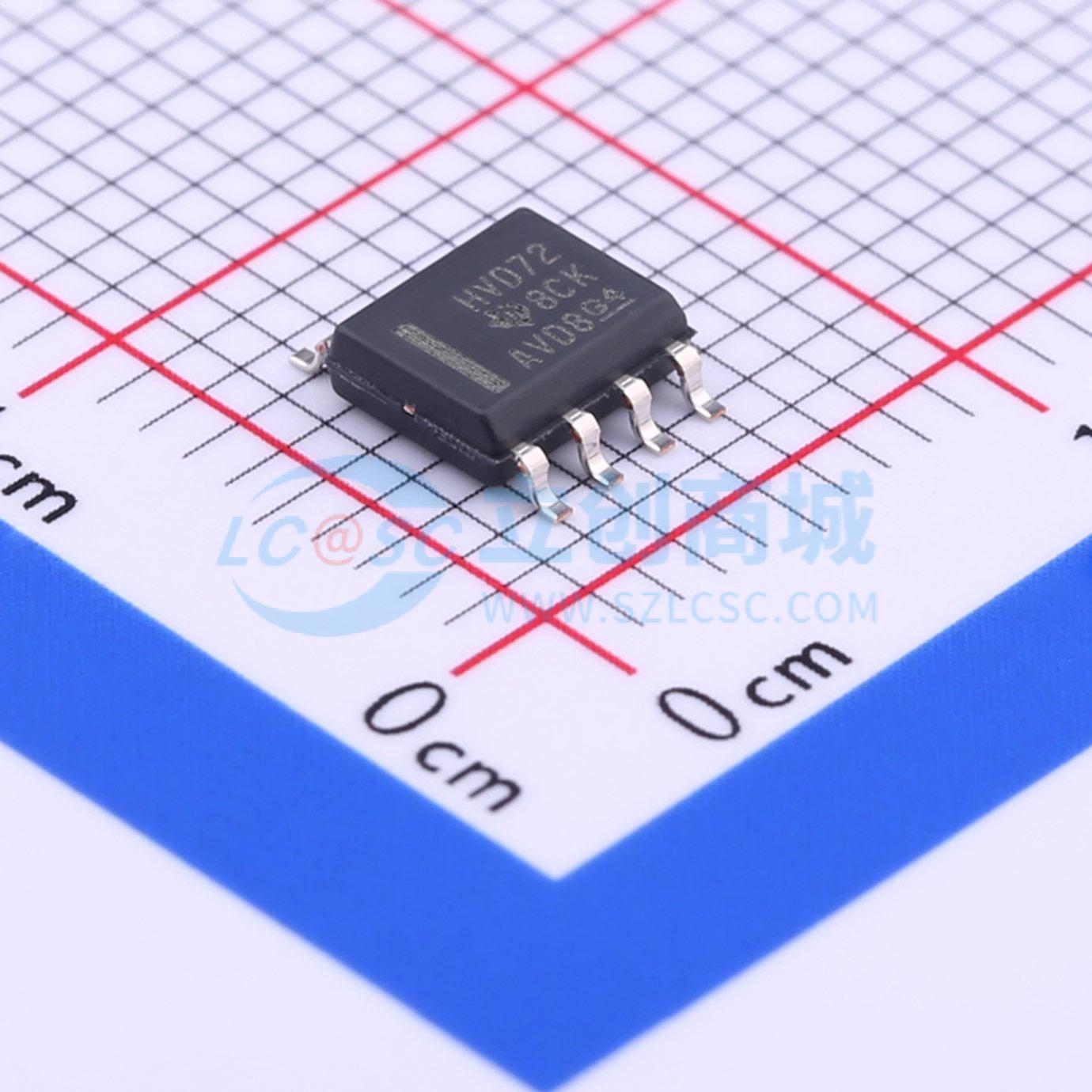

SN65HVD72DR
3.3V供电带IEC ESD保护的RS-485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件具有鲁棒的3.3V驱动器和接收器，适用于苛刻的工业应用。总线引脚对ESD事件具有鲁棒性，具有高电平的人体模型和IEC接触放电保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD72DR
- 商品编号
- C48125
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 950uA | |
| 通讯模式 | 半双工 |
商品概述
这些器件在小封装中集成了强大的3.3V驱动器和接收器，适用于严苛的工业应用。总线引脚具备强大的静电放电（ESD）防护能力，符合人体模型（HBM）和IEC接触放电规范的高等级防护要求。 这些器件均将差分驱动器和差分接收器集成在一起，由单一的3.3V电源供电。驱动器差分输出和接收器差分输入在内部相连，形成适用于半双工（两线总线）通信的总线端口。这些器件均具备较宽的共模电压范围，适用于长电缆多点应用。这些器件的工作温度范围为-40℃至125℃。
商品特性
- 小尺寸MSOP封装节省电路板空间，或采用SOIC封装实现直接兼容
- 总线I/O保护
- ±15kV人体模型（HBM）防护
- ±12kV IEC61000 - 4 - 2接触放电防护
- 扩展的工业温度范围：-40℃至125℃
- 大接收器迟滞（80mV），用于抗干扰
- 低单位负载，允许连接超过200个节点
- 低功耗
- 低待机电源电流：<2μA
- 工作期间静态电流ICC <1mA
- 5V耐压逻辑输入，与3.3V或5V控制器兼容
- 信号速率选项针对250kbps、20Mbps、50Mbps进行优化
应用领域
- 工厂自动化
- 电信基础设施
- 运动控制
