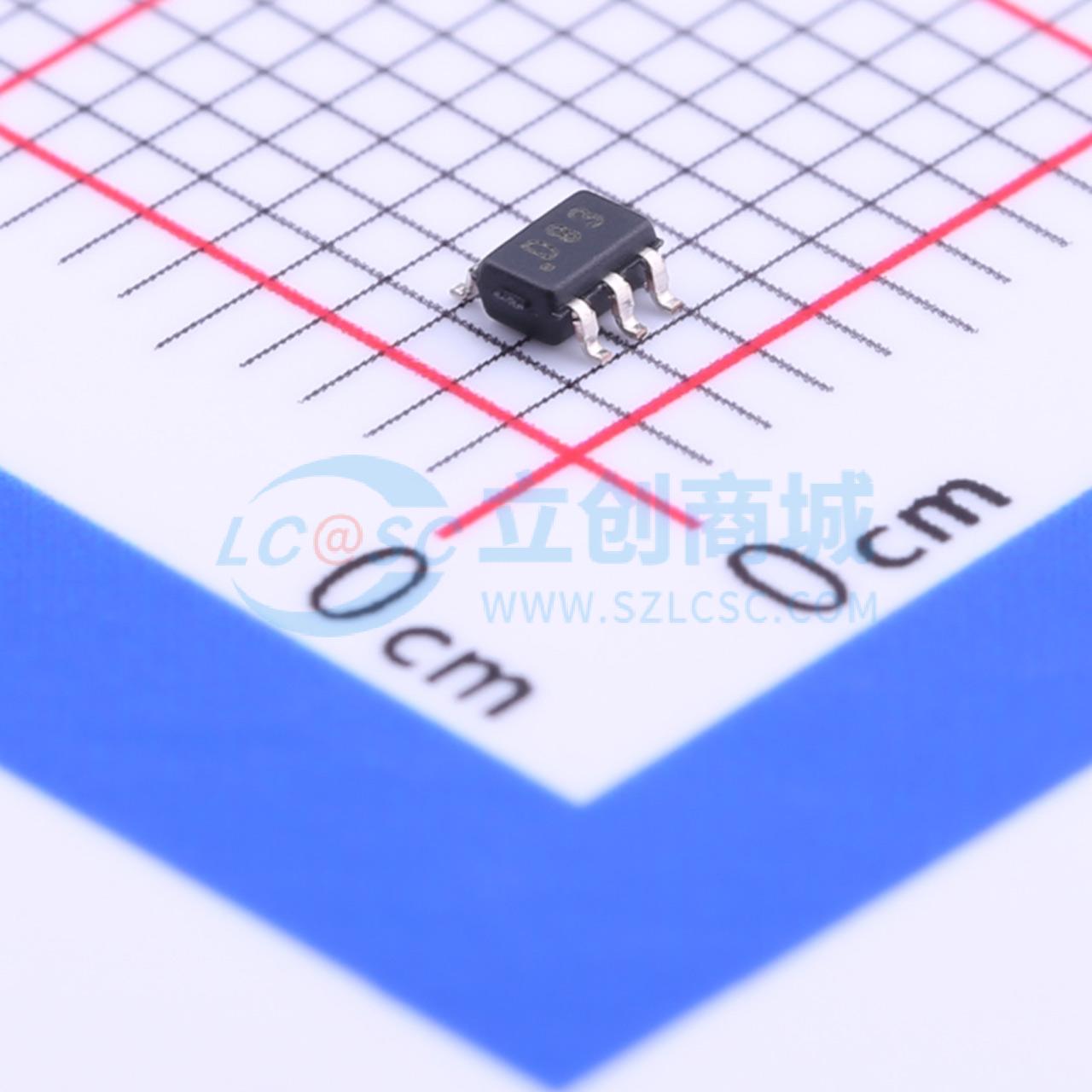

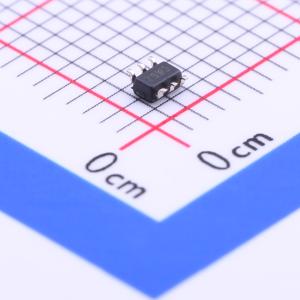

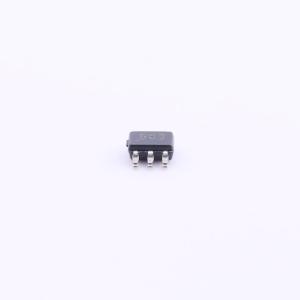

DAC8311IDCKT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC8311 采用 SC70 封装的 14 位、单通道、80uA、2.0V-5.5V DAC
品牌名称: TI(德州仪器)
商品型号: DAC8311IDCKT
商品编号: C48227
商品封装: SC-70-6(SOT-363)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

DAC8311（14位）和DAC8411（16位）器件是低功耗、单通道、电压输出的数模转换器（DAC）。它们具有出色的线性度，可最大程度减少不期望的码间瞬态电压，同时在引脚兼容系列中提供便捷的升级途径。所有器件均采用通用的3线串行接口，其时钟速率最高可达50 MHz，并且与标准SPI、QSPI、Microwire和数字信号处理器（DSP）接口兼容。所有器件均使用外部电源作为参考电压来设置输出范围。这些器件集成了上电复位（POR）电路，可确保DAC输出在上电时为0 V，并保持该状态，直到对器件进行有效写入操作。DAC8311和DAC8411具备掉电功能，可通过串行接口访问，在掉电模式下，当电源电压为2 V时，器件的电流消耗可降至0.1 μA。这些器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在5 V电源电压下，功耗为0.55 mW，在掉电模式下可降至2.5 μW。这些器件与DAC5311、DAC6311和DAC7311引脚兼容，可轻松从8位、10位和12位分辨率升级到14位和16位。所有器件均采用小型6引脚SC70封装。该封装在-40℃至125℃的宽温度范围内，为该系列产品提供了灵活、引脚兼容且功能兼容的直接替换解决方案。

商品特性

1 LSB积分非线性（INL）（DAC8311：14位）；4 LSB积分非线性（INL）（DAC8411：16位）
微功耗运行：2 V时为80 μA
掉电模式：5 V时为0.5 μA，2 V时为0.1 μA
宽电源电压范围：2 V至5.5 V
上电复位至零刻度
直二进制数据格式
带施密特触发输入的低功耗串行接口：最高50 MHz
片上输出缓冲放大器，轨到轨运行
SYNC中断功能
宽温度范围：-40℃至125℃
采用微型6引脚SC70封装的引脚兼容系列

应用领域

便携式电池供电仪器
过程控制
数字增益和失调调整
可编程电压和电流源

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	14位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2V~5.5V
	稳定时间	6us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	100nA
