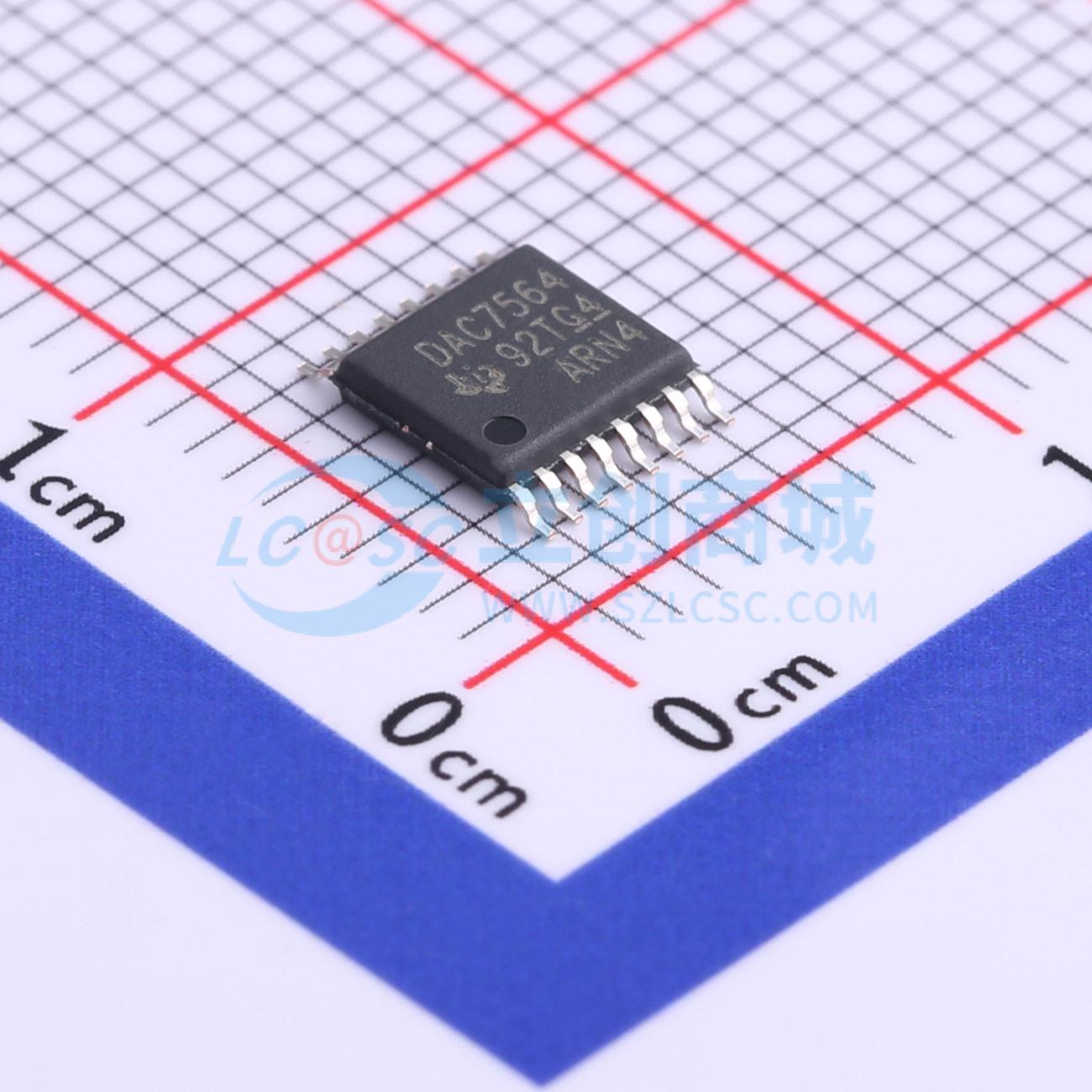

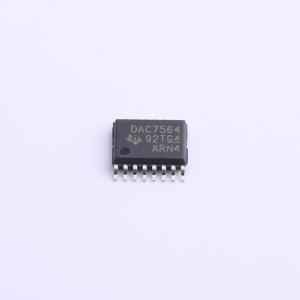

DAC7564ICPWR

DAC7564 是一款低功耗、电压输出、四通道、12 位数字-to-模拟转换器（DAC）。该器件包含一个 2.5V、2ppm/℃ 的内部基准源（默认启用），可提供 2.5V 的满量程输出电压范围。内部基准源的初始精度为 0.02%，在 VREFH/VREFOUT 引脚可提供高达 20mA 的电流。该器件具有单调性，线性度良好，并能将不期望的码间瞬态电压（毛刺）降至最低。DAC7564 使用通用的三线串行接口，时钟速率最高可达 50MHz。该接口与标准 SPI、QSPI、Microwire 和数字信号处理器（DSP）接口兼容。 DAC7564 集成了上电复位电路，可确保 DAC 输出在上电时处于零刻度，并保持该状态，直到向器件写入有效代码。该器件具备掉电功能，可通过串行接口访问，在 5V 电压下可将器件的电流消耗降至 1.3μA。在 3V 电压下，功耗为 2.9mW，在掉电模式下可降至 1.5μW。低功耗、内部基准源和小尺寸封装使该器件非常适合便携式电池供电设备。 DAC7564 可直接替代 DAC8164 和 DAC8564，且功能兼容，同时与 DAC7565、DAC8165 和 DAC8565 功能兼容。所有这些器件均采用 TSSOP - 16 封装。

• 相对精度：0.5LSB
• 毛刺能量：0.15nV - s
• 2.5V 基准电压（默认启用）
• 初始精度（典型值）：0.004%
• 温度漂移（典型值）：2ppm/℃
• 温度漂移（最大值）：5ppm/10℃
• 灌/拉电流能力：20mA
• 上电复位至零刻度
• 超低功耗运行：5V 时为 1mA
• 宽电源电压范围：+2.7V 至 +5.5V
• 在温度范围内 12 位单调
• 建立时间：10μs 至 ±0.024% 满量程范围（FSR）
• 带施密特触发输入的低功耗串行接口：最高 50MHz
• 带轨到轨操作的片上输出缓冲放大器
• 逻辑兼容性：1.8V 至 5.5V
• 温度范围：-40℃ 至 +105℃

• 便携式仪器
• 闭环伺服控制
• 过程控制、可编程逻辑控制器（PLC）
• 数据采集系统
• 可编程衰减
• 计算机外设
