温馨提醒：图片仅供参考，商品以实物为准

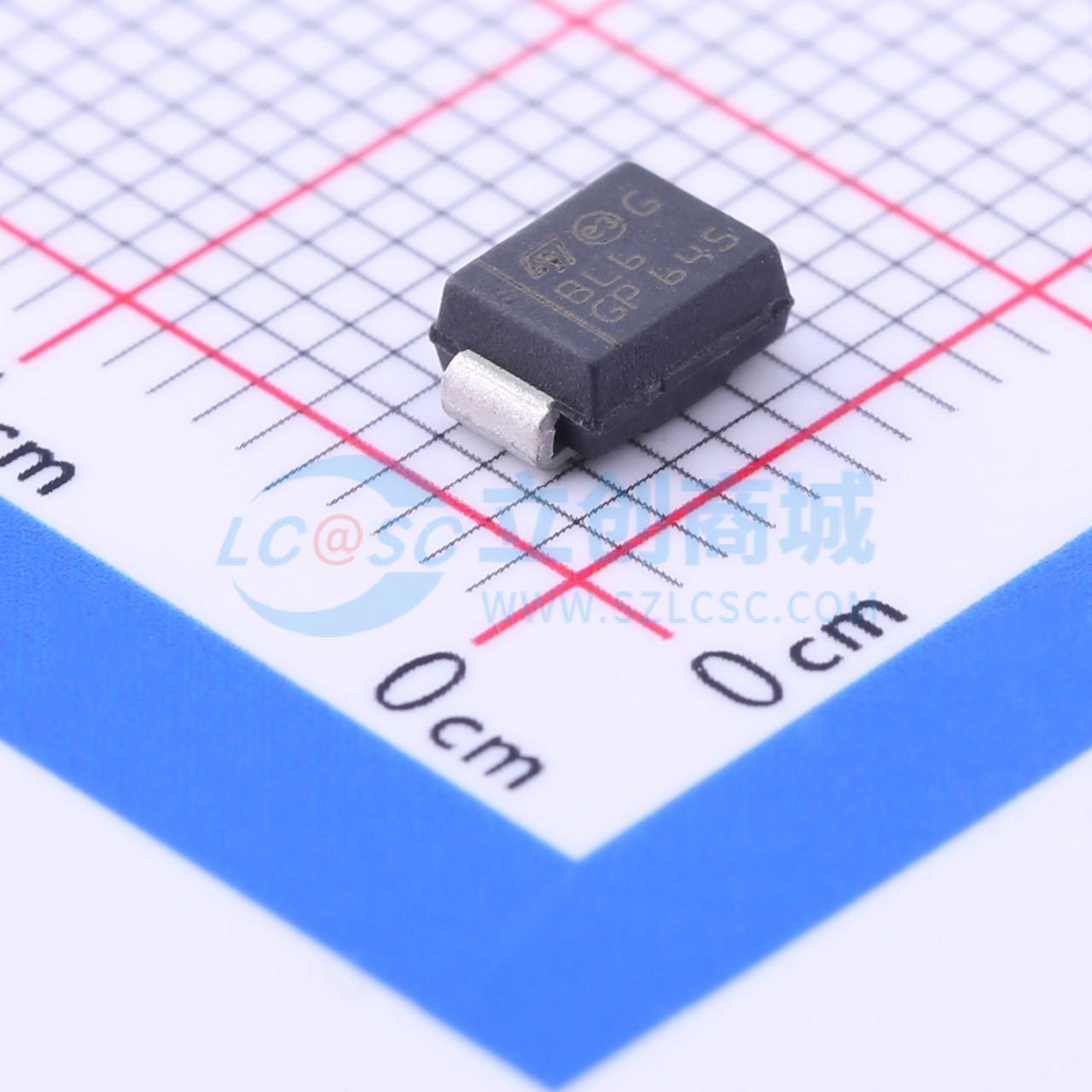

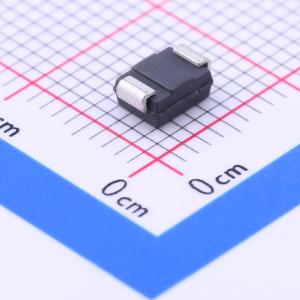

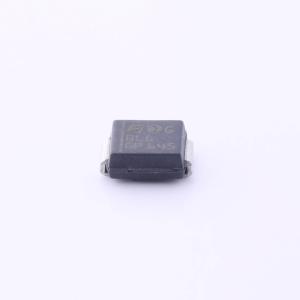

STTH1L06U
耐压:600V 电流:1A 反向恢复时间：45ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、1 A低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1L06U
- 商品编号
- C52532
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.4V@1A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA@600V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | -40℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 20A |
商品概述
STTH1L06-Y是一款超快恢复功率整流器，专用于汽车应用中的能量回收，采用SMBflat封装以节省空间。它特别设计用于能量回收模块中的钳位功能。正向压降和恢复时间之间的平衡提供了优化的性能。
商品特性
- 超快恢复
- 低导通损耗
- 高浪涌能力
- 低漏电流
- 高结温
- 符合AEC-Q101标准
- 符合ECOPACK®2标准
- VRRM在-40至175℃范围内有保证
- 为避免二极管在自身散热片上发生热失控，需满足dPtot/dTj < 1/Rth(j-a)的条件
- 评估导通损耗可使用公式：P = 0.95 × I_F(AV) + 0.20 × I_F²(RMS)
- 环氧树脂符合UL94 V0标准
- 无铅封装
- 带标记表示阴极
应用领域
- 汽车应用中的能量回收
- 能量回收模块中的钳位功能
