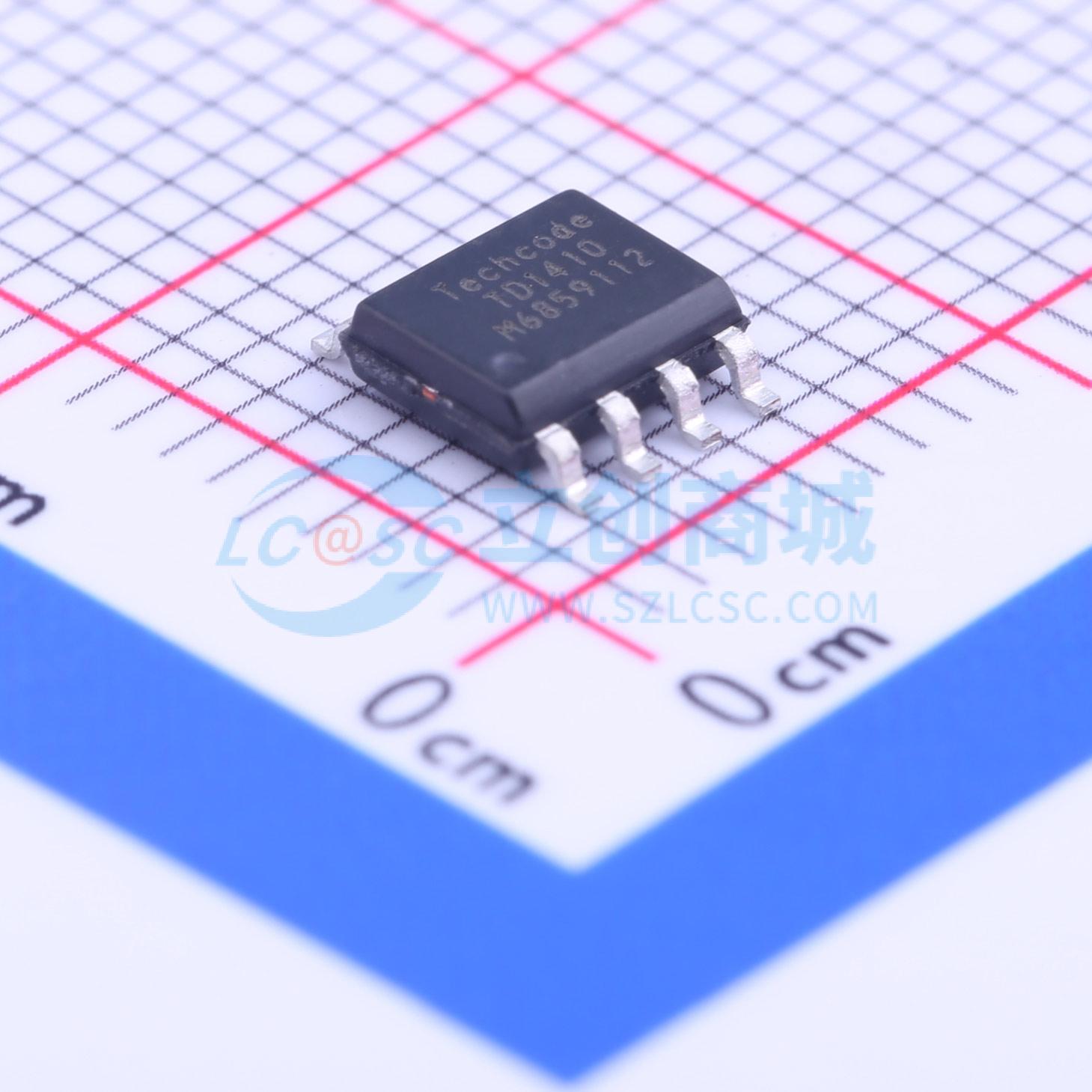

TD1410P
2A 380KHz 20V PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD1410是一款380KHz固定频率的单片2A连续输出电流降压开关模式调节器,内置内部电源PMOSFET开关。它在宽输入电压范围内具有出色的负载和线路调节性能。该设备包括电压参考、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够线性调整占空比从0到100%。内置频率补偿块以减少外部组件数量。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1410P
- 商品编号
- C52585
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~20V | |
| 输出电压 | 1.222V~18V | |
| 输出电流 | 2A | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+125℃@(TJ)；-10℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD1410是一款固定频率380 KHz单片降压开关模式调节器，内置内部功率MOSFET。它在宽输入电源范围内实现2A连续输出电流，并具有出色的负载和线路调节性能。该设备包括电压参考、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够从0到100%线性调整占空比。内置使能功能、过流保护功能和短路保护功能。内置补偿块以减少外部组件数量。TD1410适用于便携式设备的理想电源单元。
