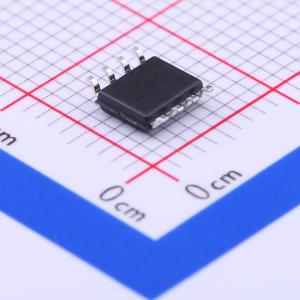

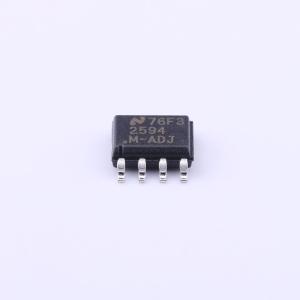

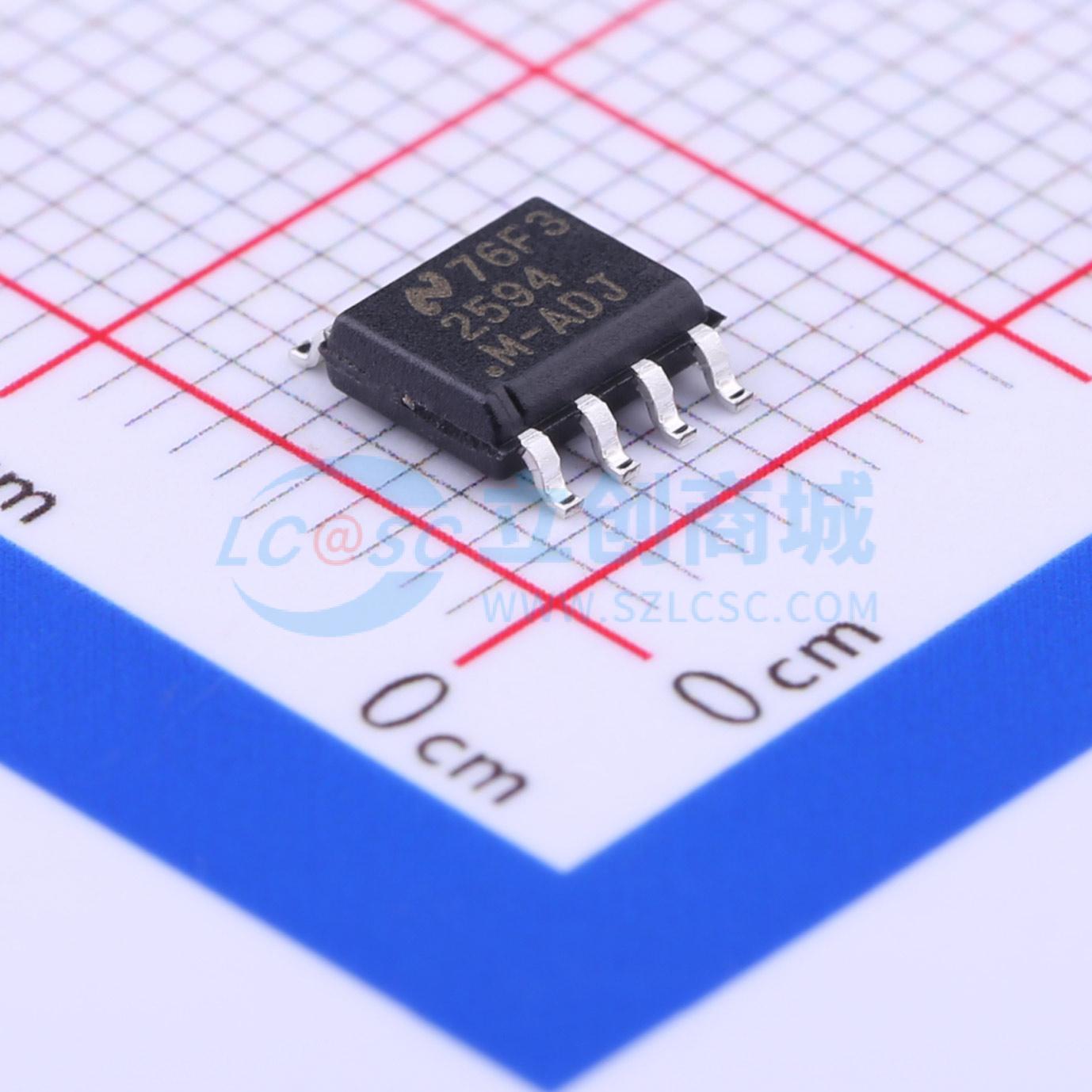

LM2594MX-ADJ/NOPB

LM2594/LM2594HV 系列稳压器是单片集成电路，具备降压型开关稳压器所需的所有有源功能，能够驱动 0.5A 负载，且具有出色的线性和负载调节能力。这些器件提供 3.3V、5V、12V 固定输出电压版本以及可调输出版本，采用 8 引脚 PDIP 和 8 引脚表面贴装 SOIC 封装。 这些稳压器所需的外部元件数量最少，使用简单，具有内部频率补偿、固定频率振荡器以及改进的线性和负载调节规格。 LM2594/LM2594HV 系列的开关频率为 150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。由于其高效率，印刷电路板上的铜走线通常是唯一需要的散热方式。 多家不同制造商提供一系列标准电感（包括通孔和表面贴装类型），这些电感针对与 LM2594/LM2594HV 系列配合使用进行了优化。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在所有输入电压和输出负载条件下，输出电压的公差确保在 ±4% 以内，振荡器频率的公差在 ±15% 以内。具备外部关断功能，典型待机电流为 85μA。自我保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。 LM2594HV 适用于需要高达 60V 输入电压的应用。

• 3.3V、5V、12V 及可调输出版本
• 可调版本输出电压范围为 1.2V 至 37V（HV 版本为 57V），在所有线性和负载条件下最大误差为 ±4%
• 提供 8 引脚表面贴装 SOIC 和 PDIP - 8 封装
• 确保 0.5A 输出电流
• 输入电压范围高达 60V
• 仅需 4 个外部元件
• 150kHz 固定频率内部振荡器
• 具备 TTL 关断能力
• 低功耗待机模式，典型 I₀ 为 85μA
• 高效率
• 使用易于获取的标准电感
• 热关断和限流保护

• 简单高效的降压型稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正到负转换器
