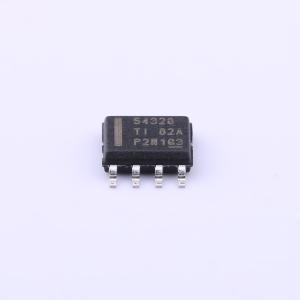

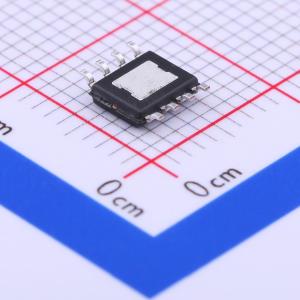

温馨提醒：图片仅供参考，商品以实物为准

TPS54328DDAR

4.5V至18V输入，3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54328是一款4.5V至18V输入电压范围的3A同步降压转换器,采用D-CAP2TM模式控制,支持快速瞬态响应和低输出纹波。该芯片具有高效率集成FET,适用于低功耗应用,支持轻载下的Eco-modeTM操作。
品牌名称: TI(德州仪器)
商品型号: TPS54328DDAR
商品编号: C41314
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

TPS54328是一款自适应导通时间D-CAP2™模式同步降压转换器。它使系统设计人员能够采用经济高效、元件数量少、待机电流低的解决方案，完成各种终端设备电源总线稳压器套件。主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现快速瞬态响应。自适应导通时间控制支持在较高负载条件下的PWM模式和轻载条件下的Eco-mode™运行之间无缝切换。Eco-mode™使TPS54328在轻载条件下保持高效率。该器件拥有一项专利电路，使其能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SP-CAP）和超低ESR陶瓷电容器。该器件的VIN输入电压范围为4.5 V至18 V。输出电压可在0.76 V至7 V之间进行编程。该器件还具备可调节的软启动时间。TPS54328提供8引脚DDA和10引脚DRC封装，设计工作环境温度范围为-40℃至85℃。

商品特性

D-CAP2™模式实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器
宽VIN输入电压范围：4.5 V至18 V
输出电压范围：0.76 V至7 V
针对低占空比应用优化的高效集成FET - 100 mΩ（高端）和70 mΩ（低端）
高效率，关断时电流小于10 μA
高初始带隙基准精度
可调节软启动
预偏置软启动
700 kHz开关频率（fSW）
逐周期过流限制
自动跳频Eco-mode™，轻载时实现高效率

应用领域

适用于低压系统的广泛应用
数字电视电源
高清蓝光光盘播放器
网络家庭终端
数字机顶盒（STB）

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	760mV~7V
	输出电流	3A
	开关频率	700kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
