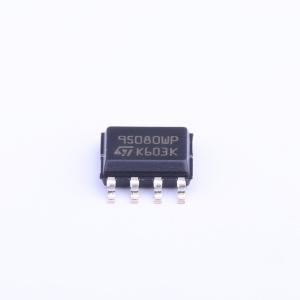

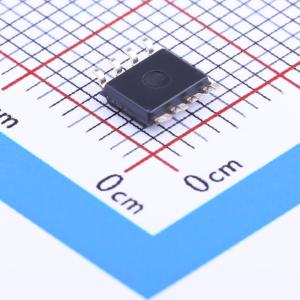

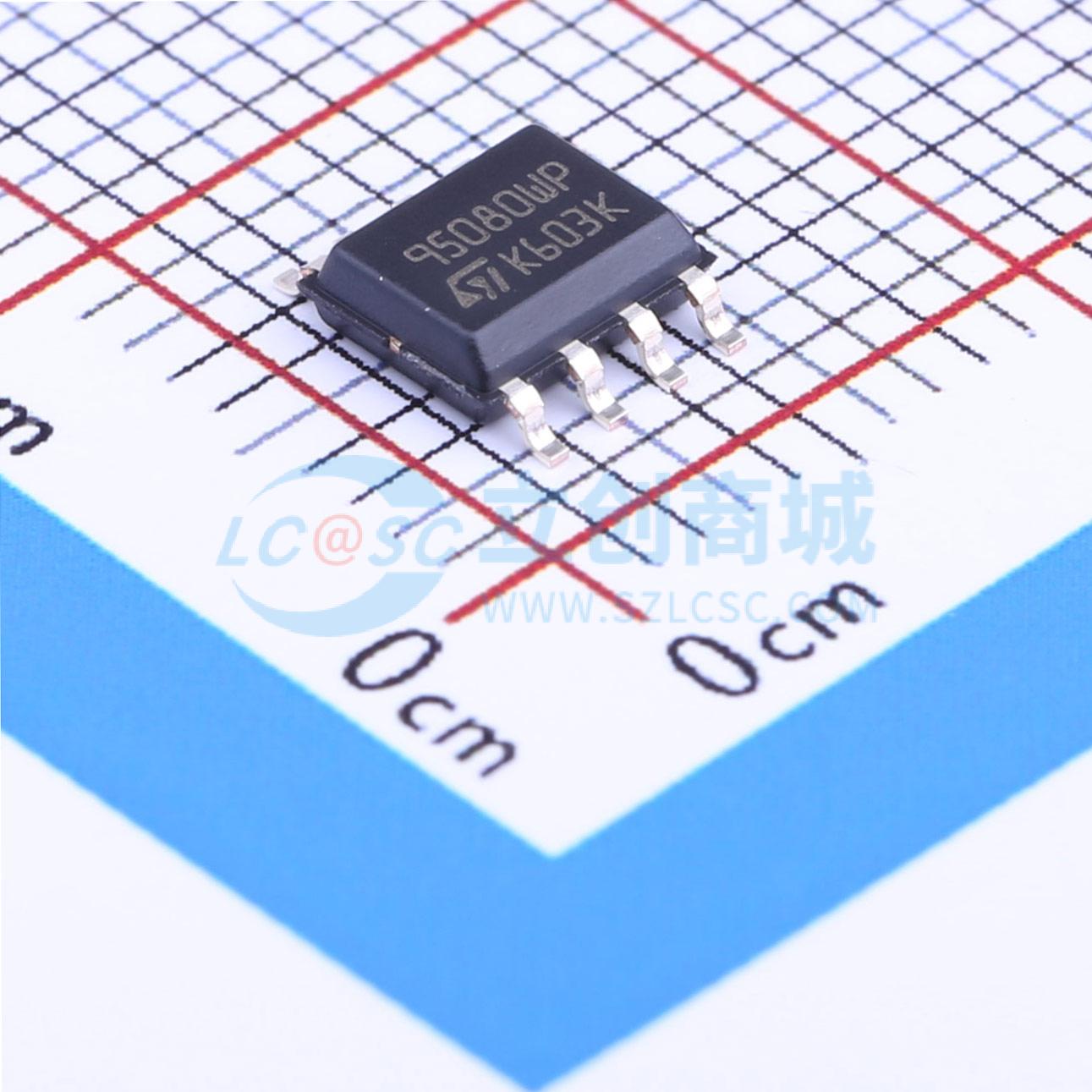

M95080-WMN6TP
带高速时钟的8K位串行SPI总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95080-WMN6TP
- 商品编号
- C41469
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 8Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；内置写使能锁存器(WEL)；软件写保护功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 3mA | |
| 待机电流 | 6uA | |
| 读取访问时间(tA) | - |
商品概述
M95080系列器件是电可擦除可编程存储器（EEPROM），组织形式为1024×8位，通过SPI总线访问。M95080-W的工作电压范围为2.5V至5.5V，M95080-R为1.8V至5.5V，M95080-DF为1.7V至5.5V，环境温度范围为-40℃至+85℃。M95080-D提供额外的标识页（32字节），可用于存储敏感应用参数，且可永久锁定为只读模式。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：8 Kb（1 K字节）EEPROM，页大小32字节；M95080-D包含额外的可写锁定标识页
- 写入性能：字节写入时间≤5ms，页写入时间≤5ms
- 写保护：支持四分之一、一半或整个存储阵列的写保护
- 高速时钟：20 MHz
- 单电源电压：M95080-W为2.5V~5.5V，M95080-R为1.8V~5.5V，M95080-DF为1.7V~5.5V
- 工作温度范围：-40℃至+85℃
- 增强型ESD保护
- 写入周期：超过400万次
- 数据保留时间：超过200年
- 封装形式：SO8（MN，宽度150 mil）、TSSOP8（DW，宽度169 mil）、UFDFPN8（MC，尺寸2×3 mm）
- 符合RoHS标准且无卤素（ECOPACK2®）
