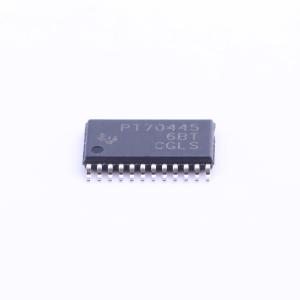

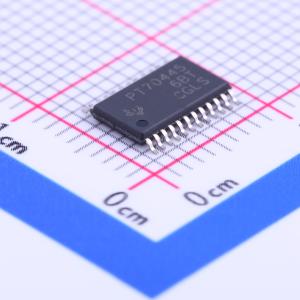

TPS70445PWP

TPS704xx系列器件由双输出、低压差稳压器组成，集成了SVS（复位、上电复位）和电源正常（PG）功能。这些器件的调节器1和调节器2分别能够提供1 A和2 A的电流。满载时，静态电流通常为185 μA。精度、快速瞬态响应、SVS监控电路（上电复位）、手动复位输入和独立使能功能等差异化特性，提供了完整的系统解决方案。 TPS704xx系列稳压器具有极低的压差和双输出。这些器件在不使用任何额外滤波旁路电容的情况下，具有极低的噪声输出性能，并且设计为具有快速瞬态响应，使用47 μF低ESR电容时能保持稳定。 这些器件具有固定的3.3 V/2.5 V、3.3 V/1.8 V、3.3 V/1.5 V、3.3 V/1.2 V电压选项以及可调电压选项。调节器1最高可支持1 A，调节器2最高可支持2 A。独立的电压输入允许设计人员配置电源。 由于PMOS器件表现为低值电阻，因此压差非常低（调节器1上通常为160 mV），并且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在整个输出电流范围和温度范围内，最大值为250 μA）。该LDO系列还具有睡眠模式；当信号同时施加到EN1和EN2时，两个调节器都进入睡眠模式，从而在TJ = +25℃时将输入电流降至2 μA。 对于每个调节器，都有一个内部放电晶体管，用于在调节器关闭（禁用）时对输出电容进行放电。 PG1引脚报告VOUT1的电压状态。PG1引脚可用于为调节器1供电的电路实现SVS（复位、上电复位）。PG2引脚报告VOUT2的电压状态。PG2引脚可用于为调节器2供电的电路实现SVS（上电复位）。 TPS704xx具有复位（SVS、上电复位）功能。复位是一个低电平有效、开漏输出，正常工作时需要一个上拉电阻。上拉后，当满足以下两个条件时，复位在延迟120 ms后进入高阻抗状态（即逻辑高）。首先，VINI必须高于欠压状态。其次，手动复位（MR）引脚必须处于高阻抗状态。要监控VOUT1，可将PG1输出引脚连接到MR。要监控VOUT2，可将PG2输出引脚连接到MR。复位可用于驱动上电复位或低电量指示器。如果不使用复位功能，可将其悬空。 内部偏置电压由VINI供电，要实现完整功能需要2.7 V。每个调节器输入都有一个欠压锁定电路，可防止在各自的输入达到2.5 V之前输出开启。

• 用于分离电源应用的双输出电压
• 独立使能功能（有关顺序输出，请参阅型号TPS703xx）
• 调节器1输出电流范围为1 A，调节器2输出电流范围为2 A
• 快速瞬态响应
• 电压选项：3.3 V/2.5 V、3.3 V/1.8 V、3.3 V/1.5 V、3.3 V/1.2 V以及双可调输出
• 具有120 ms延迟的开漏上电复位
• 调节器1和调节器2的开漏电源正常信号
• 超低静态电流（典型值185 μA）
• 待机期间输入电流为2 μA
• 低噪声：无旁路电容时为78 μVRMS
• 快速输出电容放电功能
• 一个手动复位输入
• 在负载和温度范围内精度为2%
• 欠压锁定（UVLO）功能
• 24引脚PowerPAD TSSOP封装
• 热关断保护
