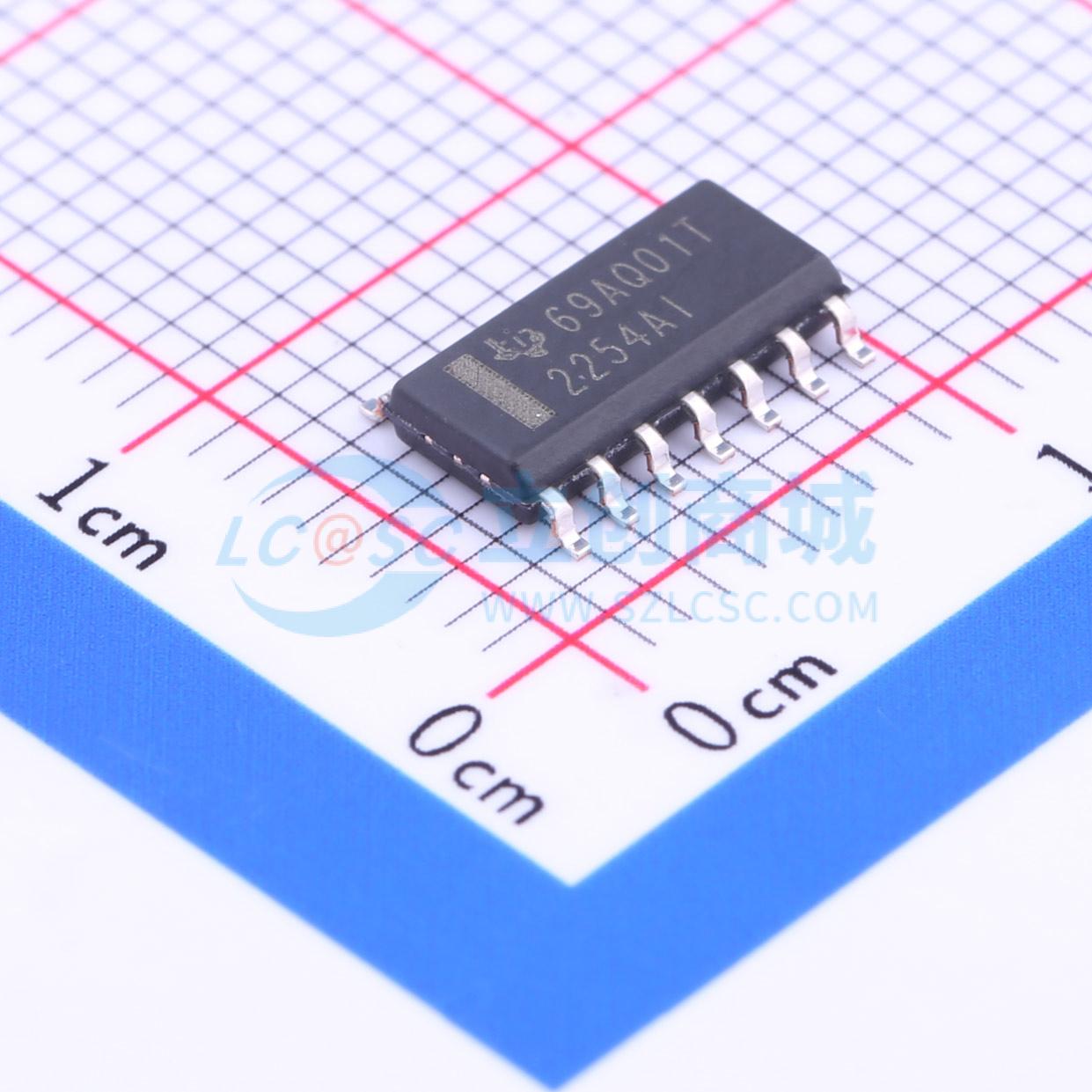

温馨提醒：图片仅供参考，商品以实物为准
TLC2254AIDR
先进LinCMOS轨到轨、微功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC2254A 轨至轨四通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2254AIDR
- 商品编号
- C41754
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 210kHz | |
| 输入失调电压(Vos) | 850uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 120V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 140uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~8V | |
| 双电源电压(Vee~Vcc) | -8V~8V | |
| 功能特性 | - |
商品概述
TLC2252为双路运算放大器，TLC2254为四路运算放大器，属于TLC225x系列产品，具备轨到轨输出性能，可提升单电源或双电源应用中的动态范围。该系列单通道仅消耗35μA的供电电流，微功耗特性适配低功耗需求场景，噪声性能相比前代CMOS放大器有明显提升，TLC225xA为高精度版本，可对原有TS27L2/L4、TLC27L2/L4产品进行性能升级。
商品特性
- 输出摆幅覆盖两个电源轨
- 共模输入电压范围包含负电源轨
- 完全支持单电源和双电源两种工作模式
- 单通道典型供电电流为35μA，功耗极低
- 输入偏置电流典型值为1pA
- 1kHz频率下等效输入噪声典型值为19nV/√Hz，噪声低
- TLC225xA在环境温度25℃时，最大输入失调电压为850μV
- 具备高输入阻抗，采用CMOS工艺制造
- 在5V和±5V条件下完成全特性表征
- 可提供符合汽车应用要求的合格产品
- 提供多种封装可选，包含SOT-23封装
- 最大电源范围：VDD+最高8V，VDD-最低-8V，差分输入电压范围±16V
- 不同后缀产品工作环境温度范围：C后缀为0℃~70℃，I、Q后缀为-40℃~125℃，M后缀为-55℃~125℃
- 存储温度范围为-65℃~150℃
应用领域
- 电池供电设备
- 压电传感器等高阻抗源的小信号调理
- 手持式监测设备
- 遥感应用
- 模数转换器接口
- 高密度电池供电设备
- TS27L2/L4、TLC27L2/L4原有设计的升级替换
