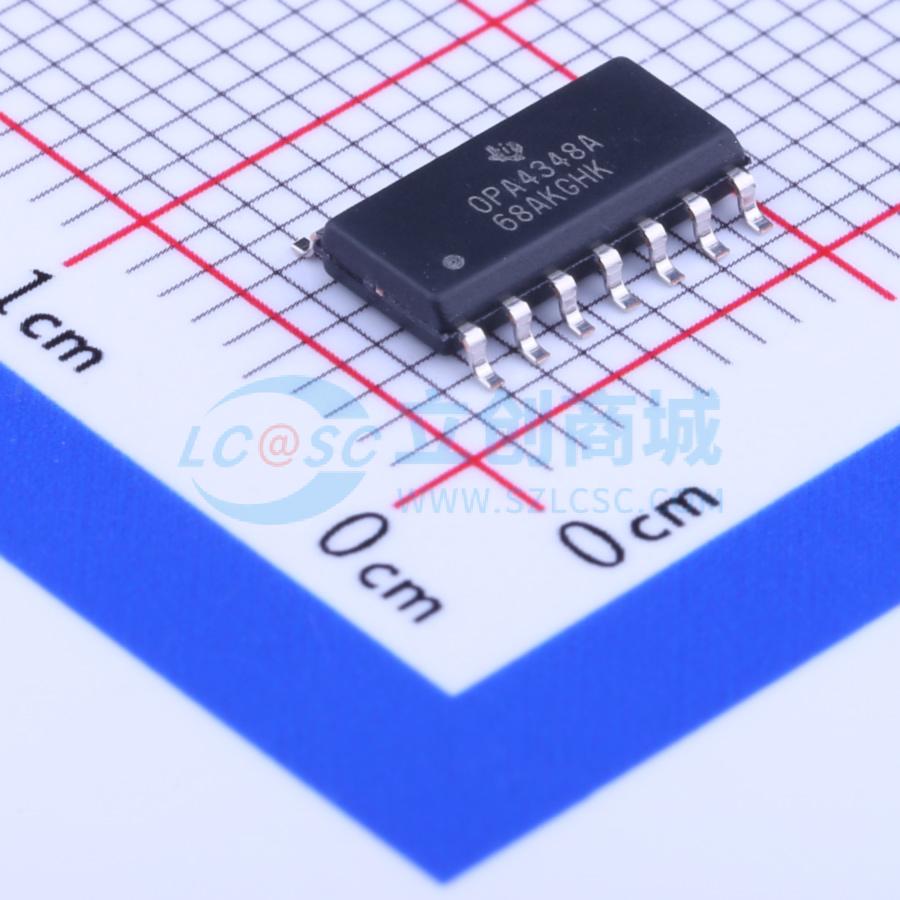

OPA4348AIDR
1MHz带宽、45uA低功耗CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA4348 四路、5.5V、1MHz、低静态电流 (45μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4348AIDR
- 商品编号
- C42210
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 175uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 71dB | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | EMI滤波/RF抑制；内置补偿 |
商品概述
OPAx348系列是单电源低功耗CMOS运算放大器，具有1MHz的带宽和45μA的电源电流，适用于2.1V至5.5V单电源供电的低功耗应用，具备低电源电流和低输入偏置电流，全电源范围支持-40℃至+125℃的扩展工作温度，提供多种通道数量与封装选择。
商品特性
- 静态电流典型值为45μA
- 轨至轨输入和输出
- 支持2.1V至5.5V单电源供电
- 输入偏置电流为0.5pA
- 带宽功耗权衡表现优秀
- 提供不同通道数量选择：OPA348为1通道，OPA2348为2通道，OPA4348为4通道
- 提供多种小型封装选择，节省空间：5引脚SC70、5引脚SOT-23、8引脚SOT-23、8引脚SOIC、14引脚TSSOP、14引脚SOIC
- 扩展工作温度范围为-40℃至+125℃，提供设计灵活性
应用领域
- 便携式设备
- 电池供电类设备
- 烟雾报警器
- 一氧化碳检测器
- 医疗仪器
- 高阻抗传感器应用
- ADC输入驱动器
