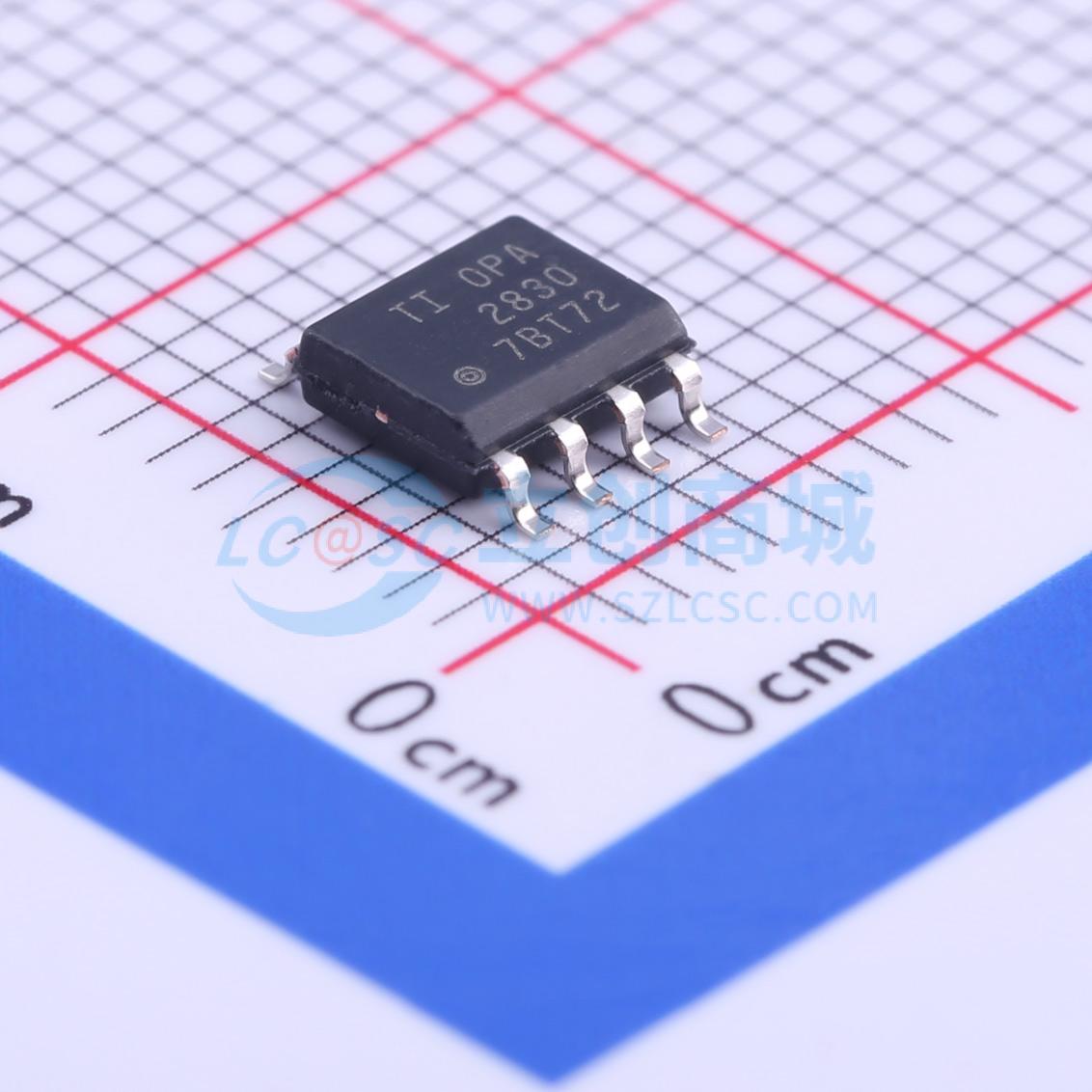

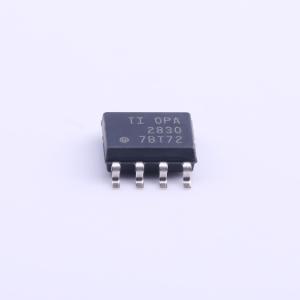

温馨提醒：图片仅供参考，商品以实物为准
OPA2830IDR
双路、低功耗、单电源、宽带运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2830 二路、低功耗、单电源宽带运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2830IDR
- 商品编号
- C44371
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 100MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 22uV/℃ | |
| 压摆率(SR) | 560V/us | |
| 输入偏置电流(Ib) | 5uA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9.2nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 7.8mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3.2V~11V | |
| 双电源电压(Vee~Vcc) | -5.5V~5.5V | |
| 功能特性 | 内置补偿 |
商品概述
OPA2830是一款双通道、低功耗、单电源、宽带电压反馈放大器，专为3V或5V单电源供电设计，也支持在±5V或+10V电源下工作，输入范围可扩展至负电源以下和正电源1.8V以内，采用互补共发射极输出结构，可在驱动150Ω负载时提供任一电源25mV以内的输出摆幅，输出驱动电流可达±75mA，具备低差分增益和相位误差，失真性能随信号摆幅减小而提高，9.2nV/√Hz的低输入电压噪声支持宽动态范围运行，提供SO-8封装和小型VSSOP-8封装。
商品特性
- 带宽参数：增益为+1时230MHz，增益为+2时100MHz
- 电源电流低：电源电压Vs为5V时电源电流为8.8mA
- 电源电压范围灵活：双电源范围为±1.5V至±5.5V，单电源范围为3V至11V
- 输入范围覆盖负单电源接地
- 5V电源供电下输出摆幅可达4.82V
- 压摆率为500V/μs
- 输入电压噪声低，为9.2nV/√Hz
- 增益带宽积100MHz，可实现低失真运行
- 支持SO-8封装、VSSOP-8封装两种封装形式
应用领域
- 单电源模数转换器ADC输入缓冲器
- 单电源视频线路驱动器
- CCD成像通道
- 低功耗超声波相关应用
- PLL集成器
- 便携式消费类电子产品
- 直流耦合3V ADC驱动器
