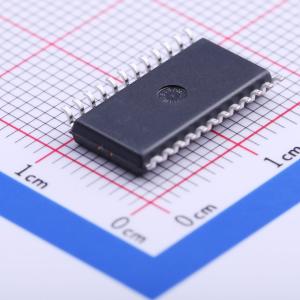

温馨提醒：图片仅供参考，商品以实物为准

HIP4086ABZT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 80V，500mA，3相，MOS驱动IC
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HIP4086ABZT
商品编号: C44467
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 1.4克(g)

商品参数

商品概述

HIP4086和HIP4086A（简称HIP4086/A）是三相N沟道MOSFET驱动器。这两款器件专门针对PWM电机控制应用。这些驱动器具有灵活的输入协议，可驱动各种可能的开关组合。用户甚至可以为开关磁阻应用禁用直通保护。 HIP4086/A具有广泛的可编程死区时间（0.5μs至4.5μs），这使其非常适合电机驱动通常使用的低频（高达100kHz）。 HIP4086和HIP4086A之间的唯一区别在于，HIP4086A禁用了内置电荷泵。这在需要极低EMI性能的应用中非常有用（电荷泵工作频率为10MHz）。HIP4086的优势在于，内置电荷泵允许高端驱动器实现无限长的导通时间。为确保高端驱动器自举电容在导通前完全充电，在首次施加VDD时会激活可编程自举刷新脉冲。激活时，刷新脉冲会导通所有三个低端桥接FET，同时关断三个高端桥接FET，以对高端自举电容充电。刷新脉冲结束后，开始正常工作。 HIP4086/A的另一个实用特性是可编程欠压设定点。设定点范围为6.6V至8.5V。

商品特性

以三相桥接配置独立驱动6个N沟道MOSFET
自举电源最大电压高达95VDC，偏置电源为7V至15V
1.25A峰值关断电流
用户可编程死区时间（0.5μs至4.5μs）
自举和可选电荷泵维持高端驱动器偏置电压
可编程自举刷新时间
驱动1000pF负载，典型上升时间为20ns，下降时间为10ns
可编程欠压设定点

应用领域

无刷电机（BLDC）
三相交流电机
开关磁阻电机驱动器
电池供电车辆
电池供电工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	半桥数量	3
	峰值电流	1.25A

	属性	参数值
	工作电压	7V~15V
	静态电流(Iq)	2.4mA
	工作温度	-40℃~+125℃
