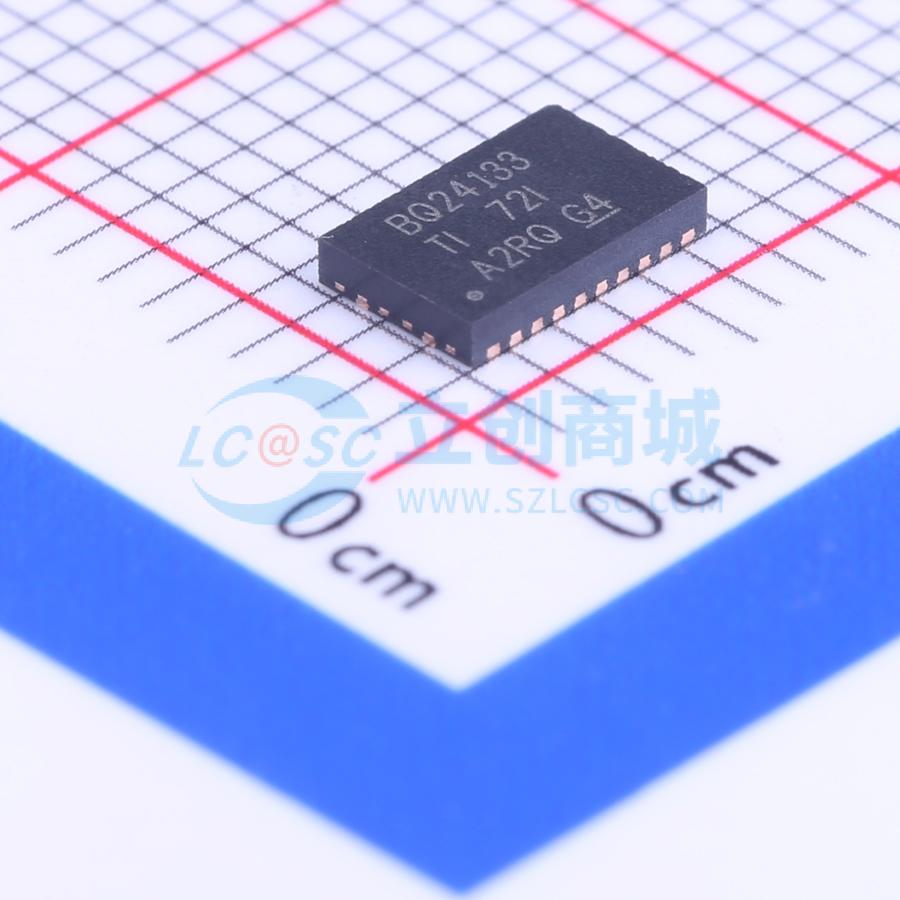

温馨提醒：图片仅供参考，商品以实物为准
BQ24133RGYR
1.6MHz 同步开关模式锂电池充电器
- 描述
- BQ24133 具有外部电源路径的独立 1 至 3 节 2.5A 同步降压电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24133RGYR
- 商品编号
- C44478
- 商品封装
- VQFN-24-EP(3.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~17V | |
| 最大充电电流 | 2.5A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1~3 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 25uA |
商品概述
bq24133是一款高度集成的独立式锂离子和锂聚合物开关模式电池充电器，内置两个N沟道功率MOSFET。它采用恒频同步PWM控制器，可高精度调节输入电流、充电电流和电压。该充电器能密切监测电池组温度，仅在预设温度范围内进行充电。此外，它还具备电池检测、预充电、充电终止和充电状态监测功能。热调节环路可降低充电电流，使器件在工作时的结温保持在120°C。 bq24133分三个阶段对单节、双节或三节锂离子电池进行充电：预充电、恒流充电和恒压充电。 当充电电流降至快速充电速率的10%时，充电过程终止。可编程充电定时器提供安全备份功能。若电池电压降至内部阈值以下，bq24133会自动重启充电周期；当输入电压低于电池电压时，器件将进入低静态电流睡眠模式。 bq24133具备动态功率管理（DPM）功能，当达到输入功率限制时，可降低充电电流，避免适配器过载。高精度电流检测放大器可精确测量适配器的输入电流，以监测整个系统的功率。 bq24133为输入NMOS对ACFET（Q1）和RBFET（Q2）提供功率路径选择器栅极驱动器ACDRV/CMSRC，并为电池PMOS器件（Q3）提供BATDRV。当连接合格的适配器时，系统直接连接到适配器；否则，系统连接到电池。此外，功率路径可防止电池向输入端反向升压。 bq24170/172可通过高达17V的直流电源（包括汽车电池）为电池充电。输入过压限制可通过OVPSET引脚进行调节。AVCC、ACP和ACN引脚的额定电压为30V。当插入高压直流电源时，Q1/Q2保持关断，以避免高压对系统造成损坏。 对于单节电池应用，如果电池不可拆卸，系统可直接连接到电池，以简化功率路径设计并降低成本。采用这种配置时，若适配器过载，电池可自动为系统负载供电。 bq24133采用24引脚、3.5mm×5.5mm薄型QFN封装。
商品特性
- 1.6MHz同步开关模式充电器，内置2.5A N-MOSFET
- 效率高达92%
- 30V输入额定电压，具备可调过压保护
- 4.5V至17V输入工作电压
- 电池充电电压：单节、双节或三节，每节4.2V
- 适配器和电池之间的自动功率路径选择器
- 动态功率管理
- 集成20V开关MOSFET
- 集成自举二极管
- 内部环路补偿
- 内部数字软启动
- 热调节环路可降低电流，将结温限制在120°C
- 热关断功能
- 电池热敏电阻感测，可在过热/过冷时暂停充电并检测电池
- 具备可编程阈值的输入过压保护
- 逐周期电流限制
- 充电电压调节精度±0.5%，充电电流调节精度±5%，输入电流调节精度±6%
- 移除适配器后，电池电流小于15μA
- 连接适配器且充电禁用时，输入电流小于1.5mA
- 小型QFN封装：3.5mm×5.5mm QFN-24引脚
应用领域
- 平板电脑
- 上网本和超移动计算机
- 便携式数据采集终端
- 便携式打印机
- 医疗诊断设备
- 电池座充电器
- 备用电池系统
