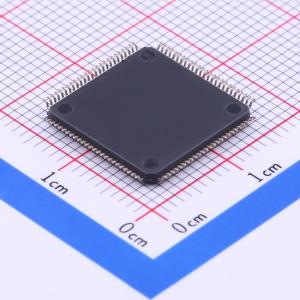

STM32F205VGT6商品缩略图

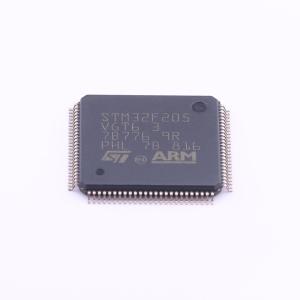

STM32F205VGT6商品缩略图
STM32F205VGT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F205VGT6

环保标识
  • 高性能ARM Cortex-M3 MCU,具有1 MB Flash、120 MHz CPU和ART加速器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    高性能ARM Cortex-M3 MCU,具有1 MB Flash、120 MHz CPU和ART加速器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F205VGT6
  • 商品编号

    C44390
  • 商品封装

    LQFP-100(14x14)
  • 包装方式

    托盘

  • 商品毛重

    2.987克(g)

  • 网友设计参考STM32小型开发板
  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M3
CPU最大主频120MHz
程序存储容量1MB
程序存储器类型FLASH
属性参数值
GPIO端口数量82
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

Cortex-M3处理器概述

处理器核心:

  • CPU模型: Arm 32位Cortex-M3,配备Adaptive实时加速器(ART Accelerator™)
  • 最大频率: 120 MHz
  • 性能: 提供从闪存执行的无等待状态性能,高达150 DMIPS或1.25 DMIPS/MHz(Dhrystone 2.1)

内存规格:

  • 闪存: 最高可达1 Mbyte
  • OTP内存: 512字节
  • SRAM: 最高可达128 + 4 Kbytes
  • 控制器: 灵活的静态内存控制器,支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器

接口能力:

  • LCD接口: 支持8080/6800模式的并行接口
  • 时钟、复位和电源管理: 从1.8至3.6 V运行,支持POR、PDR、PVD和BOR

电源管理:

  • 模式: 睡眠、停止和待机模式
  • 备用电源供应: V BAT用于RTC,20×32位备份寄存器,以及可选的4 Kbytes备用SRAM

模拟和数字外围设备:

  • ADCs: 3个12位,0.5 µs,最多24通道,在三重交织模式下高达6 MSPS
  • DACs: 2个12位
  • DMA控制器: 16流,中央FIFO和突发支持
  • 定时器: 最多17个定时器,包括最多12个16位和2个32位定时器,具有IC/OC/PWM或脉冲计数和四分频编码输入
  • 调试: 串行线调试(SWD)、JTAG和Cortex-M3嵌入式跟踪宏单元™
  • I/O端口: 最多140个端口,具有中断功能,最多136个快速I/O至60 MHz,以及最多138个5 V耐受I/O

通信接口:

  • 接口: 最多15个,包括最多三个I2C、四个USART和两个UART,最多三个SPI、两个CAN接口、SDIO和USB 2.0接口(全速、高速、OTG)

高级连接性:

  • 以太网: 10/100以太网MAC,支持IEEE 1588v2硬件
  • 摄像头接口: 8至14位并行摄像头接口(最大48 Mbyte/s)
  • CRC单元: 用于数据完整性检查
  • 唯一ID: 96位唯一标识符,用于设备识别

此全面的处理器专为需要高性能、实时处理能力、强大内存管理、广泛连接选项和高效电源使用的应用设计。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN3320 开始使用STM32F20xxx/21xxx MCU硬件开发 2.4(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4073 使用STM32F2xx 和STM32F4xx 微控制器时如何提高ADC 测量精度 5.3(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN3427 将微控制器应用程序从STM32F1迁移到STM32F2系列 1.3(英文) 查看详情 ST(意法半导体)_从STM32F2x5系列迁移到STM32L4系列和STM32L4+系列微控制器的AN4831指南 第5版(英文) 查看详情 ST(意法半导体)_AN3364 STM32 微控制器应用的移植和兼容性指南 3.3(中文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN3998 STM32 微控制器上的 PDM 音频软件解码 1.5(中文) 查看详情 ST(意法半导体)_AN4850 STM32 微控制器的频移键控时钟生成原理、特性与实现 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN3429 STM32 专有代码保护概述 1.1(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4076 三相逆变器中基于分流电阻的两种或三种电流感应电路设计 1.6(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN4031 使用 STM32F2 和 STM32F4 DMA 控制器 3.0(中文) 查看详情 ST(意法半导体)_AN3371 在 STM32 F0、F2、F3、F4 和 L1 系列MCU 中使用硬件实时时钟(RTC) 5.3(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0056 STM32F10xxx/20xxx/21xxx/L1xxxx Cortex®-M3 编程手册 6.0(英文) 查看详情 ST(意法半导体)_PM0059 STM32F205/215, STM32F207/217 Flash 编程手册 5.3(英文) 查看详情

勘误手册
ST(意法半导体)_ES0005 STM32F205/207xx和STM32F215/217xx设备限制 11.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥48.81
30+¥40¥3600

优惠活动

库存总量

(单位:)
  • 广东仓

    355

  • 江苏仓

    0

  • SMT仓

    375

购买数量(90个/托盘,最小起订量 1 个 )

起订量:1 个90个/托盘
总价金额: 0.00

近期成交4单
