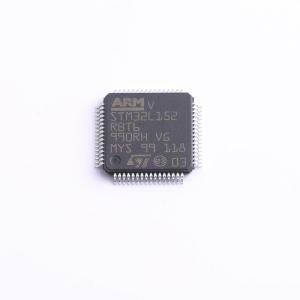

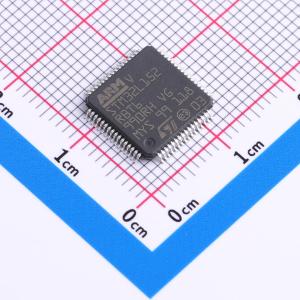

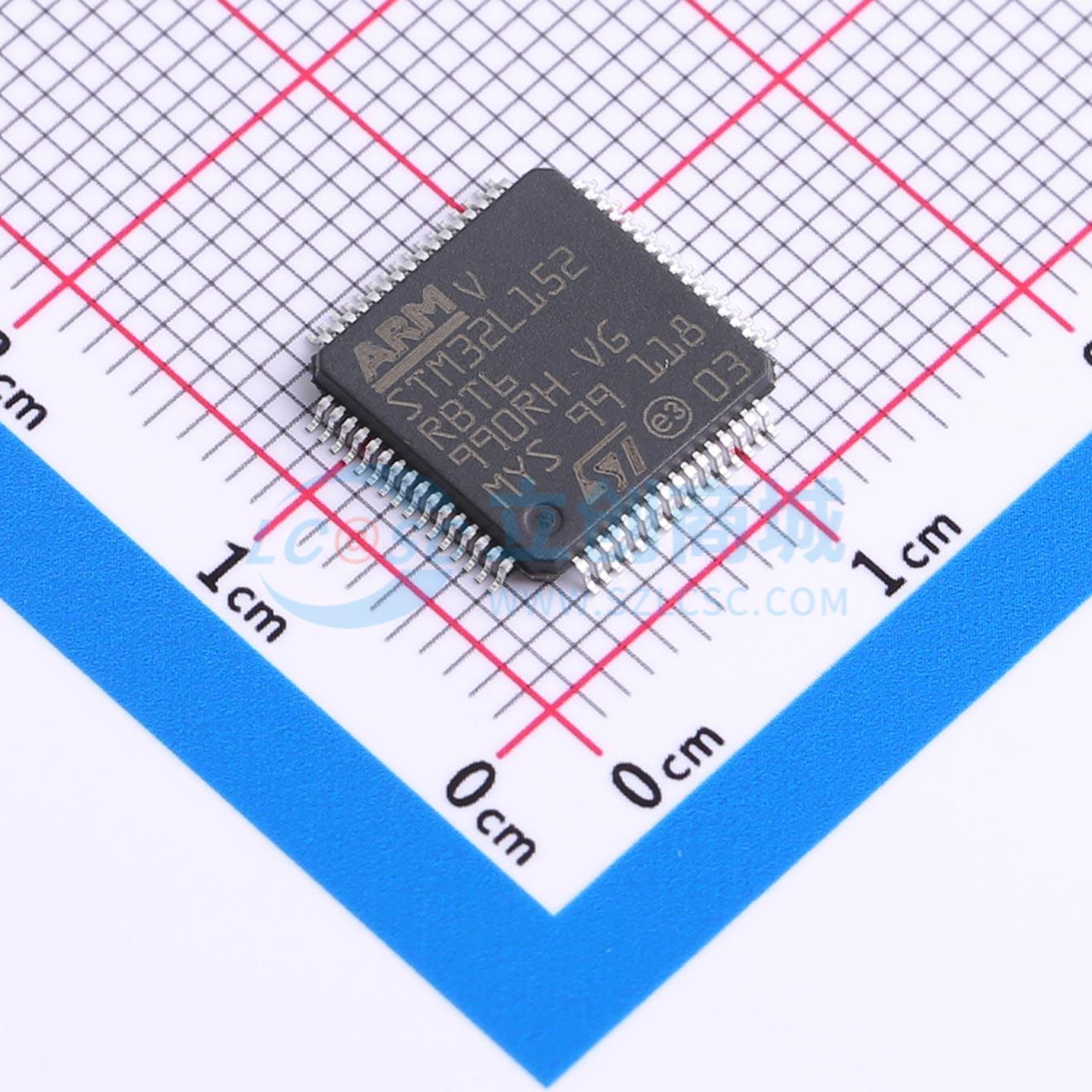

STM32L152RBT6
超低功耗Arm Cortex-M3 MCU，具有128-KB Flash存储器、32 MHz CPU、LCD和USB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低功耗平台: 1.65V 至 3.6V 电源。-40℃ 至 85℃/105℃ 温度范围。0.3μA 待机模式（3 个唤醒引脚）。0.9μA 待机模式 + RTC。0.57μA 停止模式（16 个唤醒线）。1.2μA 停止模式 + RTC。9μA 低功耗运行模式。214μA/MHz 运行模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L152RBT6
- 商品编号
- C47912
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.913克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 4KB | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 超低功耗平台：
- 1.65 V至3.6 V电源
- -40 °C至85 °C/105 °C温度范围
- 0.3 μA待机模式（3个唤醒引脚）
- 0.9 μA待机模式 + RTC
- 0.57 μA停止模式（16个唤醒线）
- 1.2 μA停止模式 + RTC
- 9 μA低功耗运行模式
- 214 μA/MHz运行模式
- 10 nA超低I/O泄漏
- <8 μs唤醒时间
- 核心：ARM Cortex - M3 32位CPU
- 从32 kHz到最高32 MHz
- 1.25 DMIPS/MHz（Dhrystone 2.1）
- 内存保护单元
- 复位和电源管理：
- 超安全、低功耗BOR（欠压复位），有5个可选阈值
- 超低功耗POR/PDR
- 可编程电压检测器（PVD）
- 时钟源：
- 1至24 MHz晶体振荡器
- 32 kHz用于RTC的振荡器，带校准
- 高速内部16 MHz工厂校准RC（+/-1%）
- 内部低功耗37 kHz RC
- 内部多速低功耗65 kHz至4.2 MHz
- 用于CPU时钟和USB（48 MHz）的PLL
- 预编程引导加载程序
- 支持USART
- 开发支持：
- 支持串行线调试
- 支持JTAG和跟踪
- 多达83个快速I/O（73个I/O 5V耐受），均可映射到16个外部中断向量
- 内存：
- 多达128 KB带ECC的Flash
- 多达16 KB RAM
- 多达4 KB带ECC的真EEPROM
- 80字节备份寄存器
- LCD驱动（STM32L151x/6/8/B设备除外），最多支持8x40段
- 支持对比度调整
- 支持闪烁模式
- 板载升压转换器
- 丰富的模拟外设（低至1.8 V）：
- 12位ADC，1 Msps，最多24通道
- 12位DAC，2通道，带输出缓冲器
- 2个超低功耗比较器（窗口模式和唤醒功能）
- DMA控制器，7通道
- 8个外设通信接口：
- 1个USB 2.0（内部48 MHz PLL）
- 3个USART（ISO 7816，IrDA）
- 2个SPI，16 Mbits/s
- 2个I2C（SMBus/PMBus）
