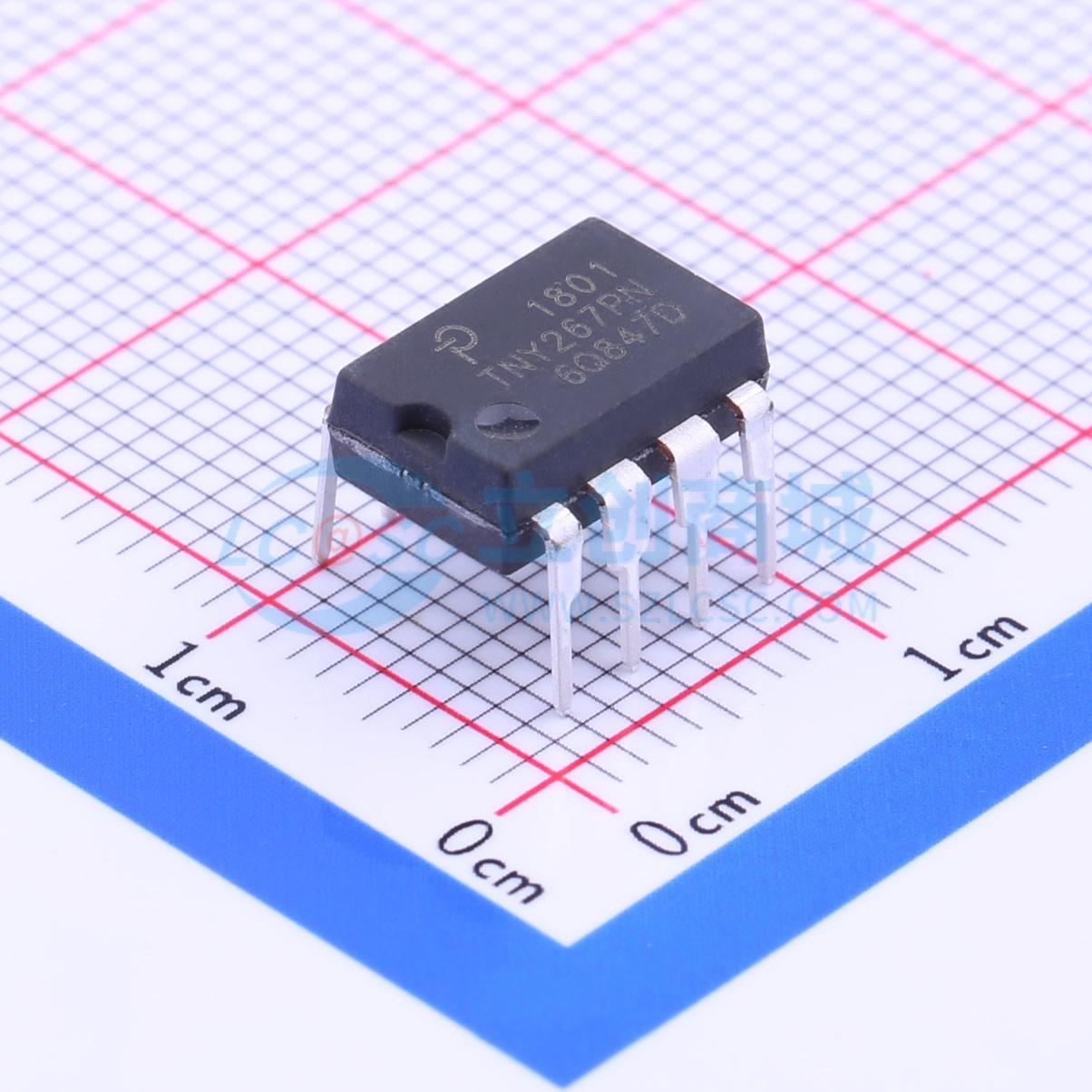

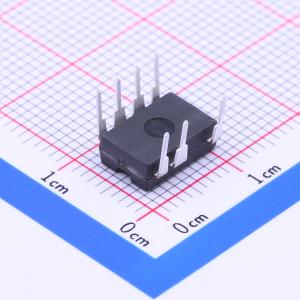

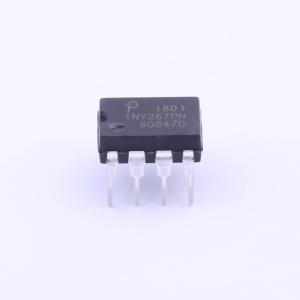

TNY267PN

TinySwitch™-II将700 V功率MOSFET、振荡器、高压开关电流源、电流限制和热关断电路集成到一个单芯片器件中。启动和工作电源直接从漏极（DRAIN）引脚的电压获取，无需偏置绕组和相关电路。此外，TinySwitch-II器件还集成了自动重启、线路欠压检测和频率抖动功能。创新设计在简单的开/关控制方案中最大限度地减少音频频率成分，使用标准带绕/浸漆变压器结构时可有效消除可听噪声。 完全集成的自动重启电路可在输出短路或开环等故障条件下安全地限制输出功率，减少元件数量和次级反馈电路成本。可选的线路检测电阻可从外部设置线路欠压阈值，消除如待机电源等应用中输入存储电容缓慢放电导致的掉电故障。132 kHz的工作频率采用抖动技术，显著降低准峰值和平均电磁干扰（EMI），最大限度地降低滤波成本。 TinySwitch-II将高压功率MOSFET开关与电源控制器集成在一个器件中。与传统的PWM（脉冲宽度调制器）控制器不同，TinySwitch-II采用简单的开/关控制来调节输出电压。 TinySwitch-II控制器由振荡器、使能电路（检测和逻辑）、电流限制状态机、5.8 V稳压器、旁路（BYPASS）引脚欠压电路、过温保护、电流限制电路、前沿消隐和700 V功率MOSFET组成。TinySwitch-II还集成了用于线路欠压检测、自动重启和频率抖动的额外电路。

• 完全集成的自动重启功能，用于短路和开环故障保护——节省外部元件成本
• 内置电路使用普通浸漆变压器时可有效消除可听噪声
• 可编程线路欠压检测功能可防止电源开/关故障——节省外部元件
• 频率抖动显著降低电磁干扰（约10 dB）——最大限度地降低EMI滤波元件成本
• 132 kHz工作频率减小变压器尺寸——允许使用EF12.6或EE13磁芯，实现低成本和小尺寸
• 关键参数的公差极小且温度变化可忽略不计，简化设计并降低成本
• 元件数量最少的开关电源解决方案
• 扩展的可扩展器件系列，降低系统成本
• 比RCC、分立PWM和其他集成/混合解决方案的系统成本更低
• 是笨重的稳压线性电源的经济有效替代品
• 简单的开/关控制——无需环路补偿
• 无需偏置绕组——变压器更简单、成本更低
• 简单的设计在制造过程中几乎无需返工
• 在265 VAC输入下，带偏置绕组时无负载功耗 < 50 mW，不带偏置绕组时 < 250 mW
• 符合加利福尼亚能源委员会（CEC）、能源之星和欧盟要求
• 非常适合手机充电器和PC待机应用
• 高压供电——非常适合充电器应用
• 高带宽实现快速开启且无过冲
• 电流限制操作可抑制线路频率纹波
• 内置电流限制和热保护提高安全性

• 手机充电器
• PC待机
