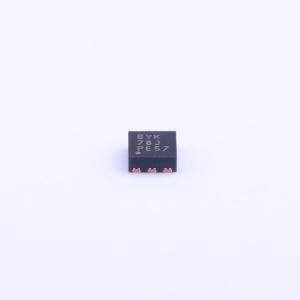

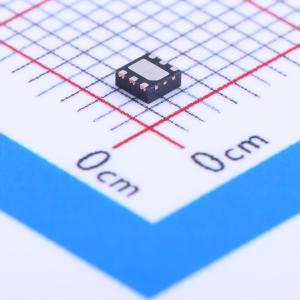

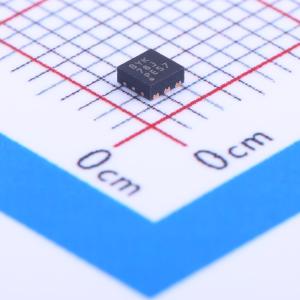

温馨提醒：图片仅供参考，商品以实物为准

TPS62260DRVR

高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62260是一款高效的同步降压DC-DC转换器,适用于电池供电应用。它支持2V至6V的宽输入电压范围,最大输出电流可达600mA。该转换器具有2.25MHz的固定开关频率,支持低静态电流和多种工作模式。
品牌名称: TI(德州仪器)
商品型号: TPS62260DRVR
商品编号: C42214
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

TPS62260器件是一款高效同步降压型直流-直流转换器，专为电池供电应用而优化。它可从单节锂离子电池提供高达600 mA的输出电流，非常适合为手机和其他便携式应用供电。该器件的输入电压范围为2 V至6 V，支持由宽电压范围锂离子电池、两节或三节碱性电池、3.3 V和5 V输入电压轨供电的应用。 TPS62260以2.25 MHz的固定开关频率工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率PWM模式。在关断模式下，电流消耗降至小于1 μA。TPS62260允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS62260提供超小型2x2 6引脚QFN和TSOT - 23 5引脚封装。

商品特性

高效降压转换器
输出电流高达600 mA
适用于宽电压范围锂离子电池，输入范围为2 V至6 V
2.25 MHz固定频率工作
轻负载电流下的省电模式
PWM模式下输出电压精度典型值为±1.5%
静态电流15 μA
100%占空比，实现最低压降
软启动
轻负载下的电压定位
提供小型2x2x0.8 mm QFN和TSOT - 23封装
允许解决方案高度小于1 mm

应用领域

个人数字助理（PDA）
掌上电脑（Pocket PC）
低功耗DSP电源
便携式媒体播放器
负载点（POL）应用

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~6V
	输出电压	600mV~6V
	输出电流	600mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	15uA
	开关管(内置/外置)	内置
	输出类型	可调
