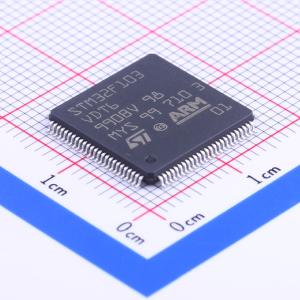

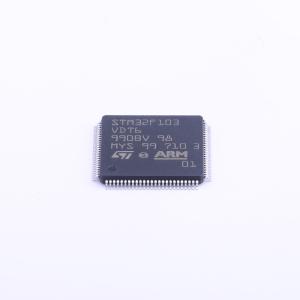

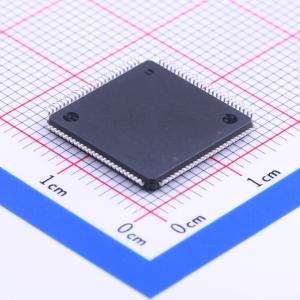

STM32F103VDT6
主流增强型ARM Cortex-M3 MCU，具有384 KB Flash、72 MHz CPU、电机控制、USB和CAN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F103VDT6
- 商品编号
- C41527
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 72MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 384KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 80 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
基于ARM®的高密度性能系列32位MCU，配备256至512KB Flash、USB、CAN、11个定时器、3个ADC和13个通信接口。
商品特性
- 核心：ARM® 32位Cortex®-M3 CPU，最大频率72MHz，0等待状态内存访问时性能为1.25 DMIPS/MHz（Dhrystone 2.1），支持单周期乘法和硬件除法
- 存储器：256至512KB Flash内存；最多64KB SRAM；灵活静态存储器控制器（含4个片选），支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器；LCD并行接口（8080/6800模式）
- 时钟、复位和电源管理：2.0至3.6V应用电源和I/O；POR、PDR和可编程电压检测器（PVD）；4至16MHz晶体振荡器；内部8MHz工厂校准RC；内部40kHz带校准RC；32kHz带校准振荡器（用于RTC）
- 低功耗：支持睡眠、停止和待机模式；VBAT电源（用于RTC和备份寄存器）
- 3×12位ADC（最多21通道）：转换范围0至3.6V，支持三采样保持功能，内置温度传感器
- 2×12位DAC
- DMA：12通道DMA控制器，支持定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART
- 调试模式：串行线调试（SWD）和JTAG接口；Cortex®-M3嵌入式跟踪宏单元™
- 最多112个快速I/O端口：51/80/112个I/O，均可映射到16个外部中断向量，几乎所有I/O耐受5V
- 封装：LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、LFBGA100（10×10mm）、LFBGA144（10×10mm）
- 最多11个定时器：最多4个16位定时器（含IC/OC/PWM、脉冲计数器、正交编码器输入）；2×16位电机控制PWM定时器（带死区生成和紧急停止）；2×看门狗定时器（独立和窗口）；SysTick定时器（24位向下计数器）；2×16位基本定时器（驱动DAC）
- 最多13个通信接口：最多2×I2C接口（SMBus/PMBus）；最多5个USART（ISO7816接口、LIN、IrDA能力、调制解调器控制）；最多3个SPI（18Mbit/s，2个复用I2S接口）；CAN接口（2.0B Active）；USB2.0全速接口；SDIO接口
- 其他：CRC计算单元、96位ID、ECOPACK®封装
